Tunel skarpowy TUNELO 500 - skos
Kod produktu: LL-MO-214
Napisz do nas
+48 91 422 33 99
Pobierz pliki
Specyfikacja:
Karta techniczna:
Rysunki techniczne:
3D Modele:
Dane techniczne
Opis produktu

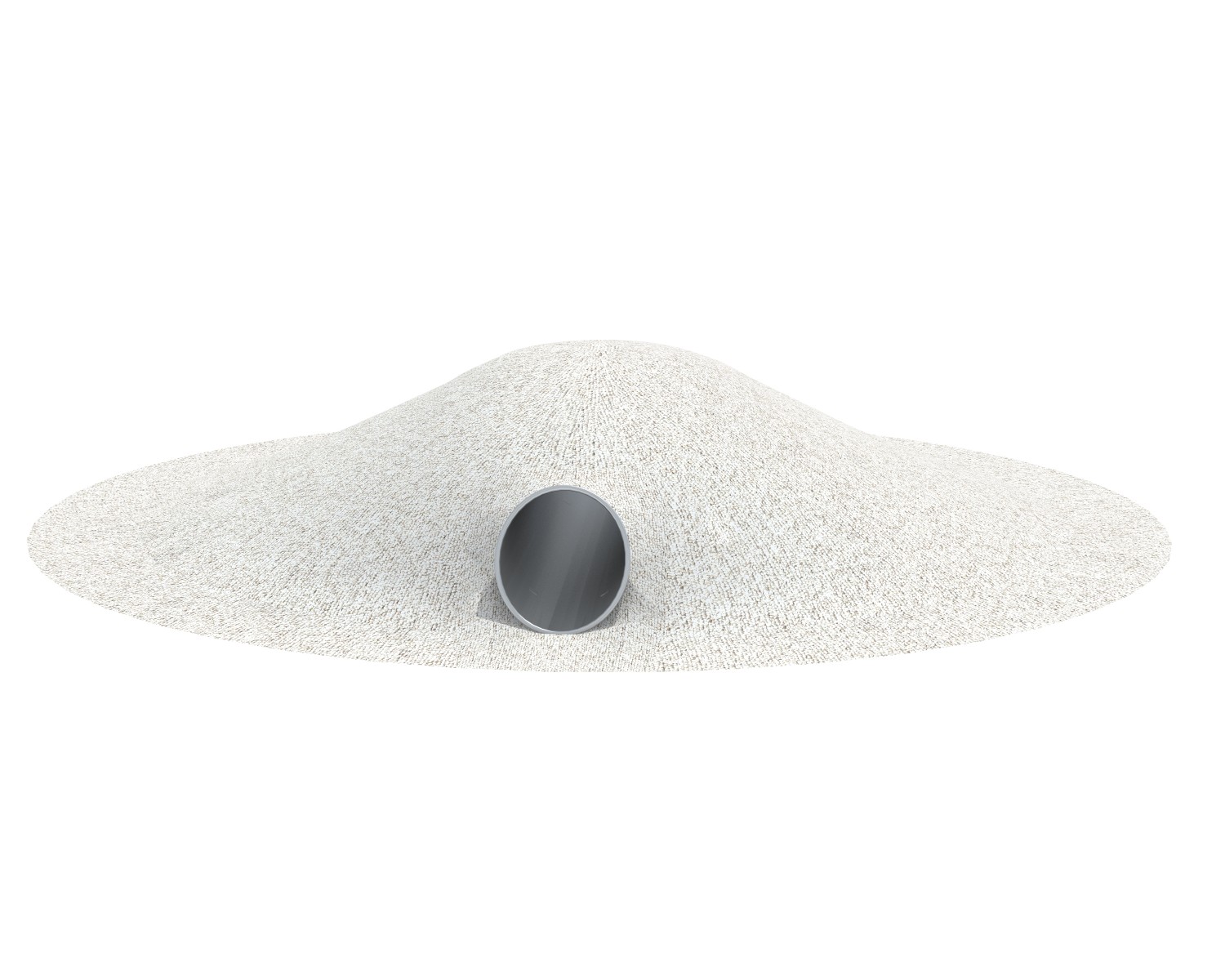

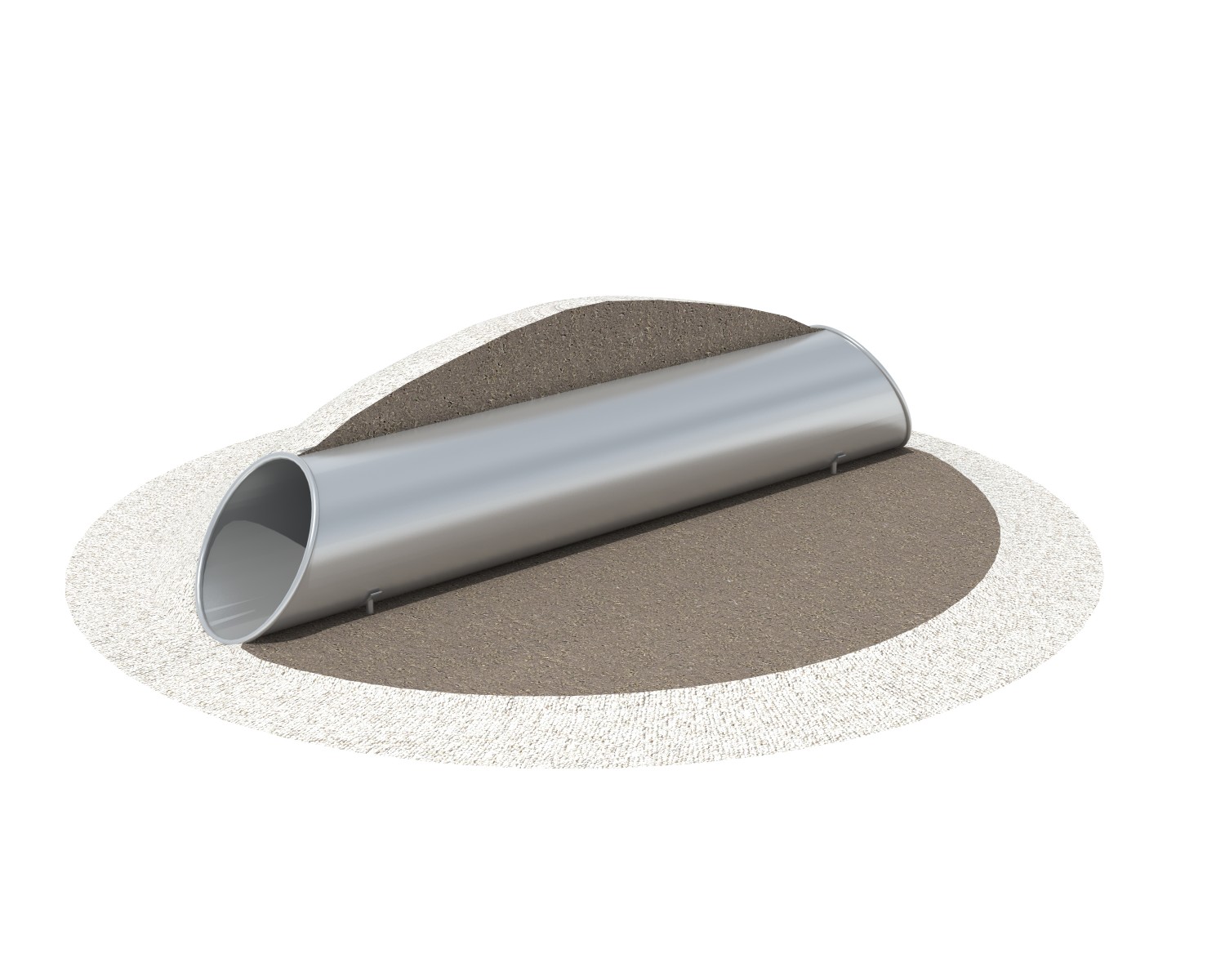

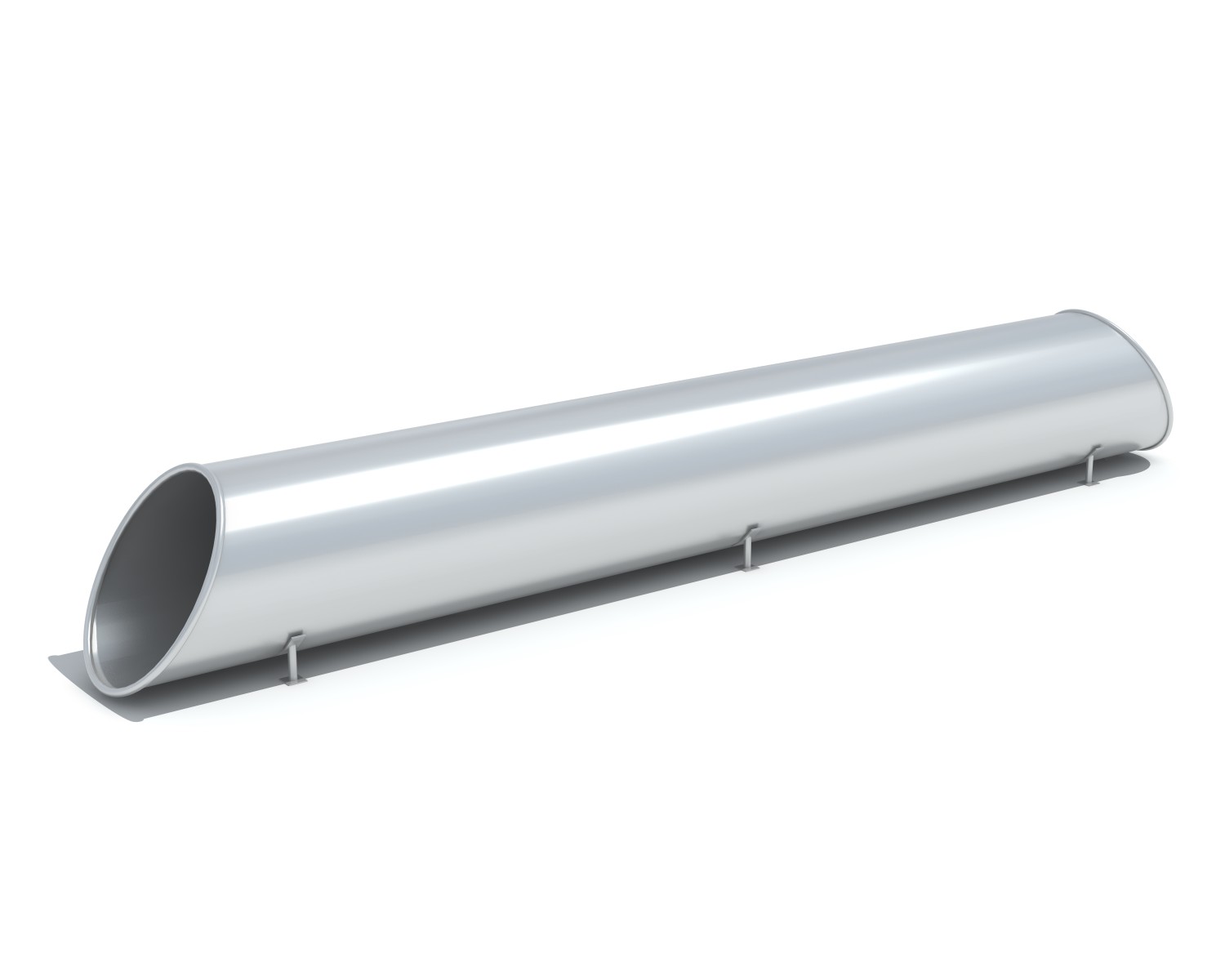

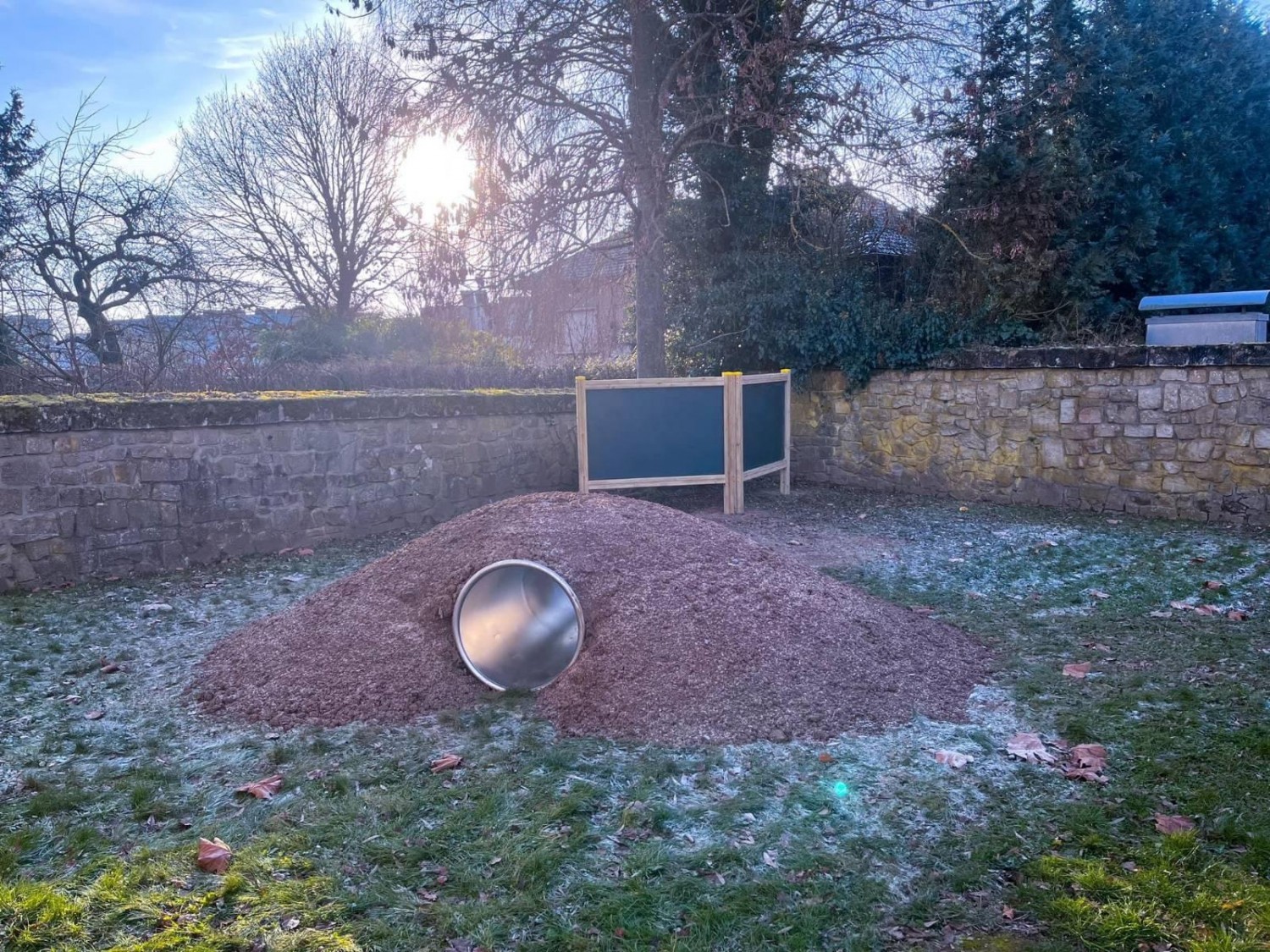

Tunel jest przeznaczony do montażu wewnątrz skarp naturalnych lub formowanych. Ma kształt rury i posiada długość 5,00 m oraz szerokość 0,85 m. Wejście i wyjście jest skośne (otwór w kształcie owalu ustawionego pod kątem 30º względem tunelu). Wykonany jest w całości ze stali nierdzewnej matowionej.
Urządzenie zawiera
- 1 tunel
Dane techniczne
- Wymiary urządzenia (LxWxH): 5,00 x 0,85 x 0,85 m
- Wymiar strefy bezpieczeństwa (LxW): 8,90 x 3,78 m
- Długość między stopami tunelu: L1= 4,57 m
- Długość górnej części tunelu: L2= 5,00 m
- Długość dolnej części tunelu: L3= 5,90 m
- Strefa bezpieczeństwa na wejściu i wyjściu z tunelu: 1,5 m
- Waga: 229 kg
Materiały
- Tunel jest wykonany w całości ze stali nierdzewnej 304 o grubości blachy 2 mm, powierzchnia matowiona
- Nogi ze stali nierdzewnej
Dopuszcza się różnice wymiarów nie większe niż +/- 5%
