    Mount Logan 3 Triangulum

    Kod produktu: SB-DI-023

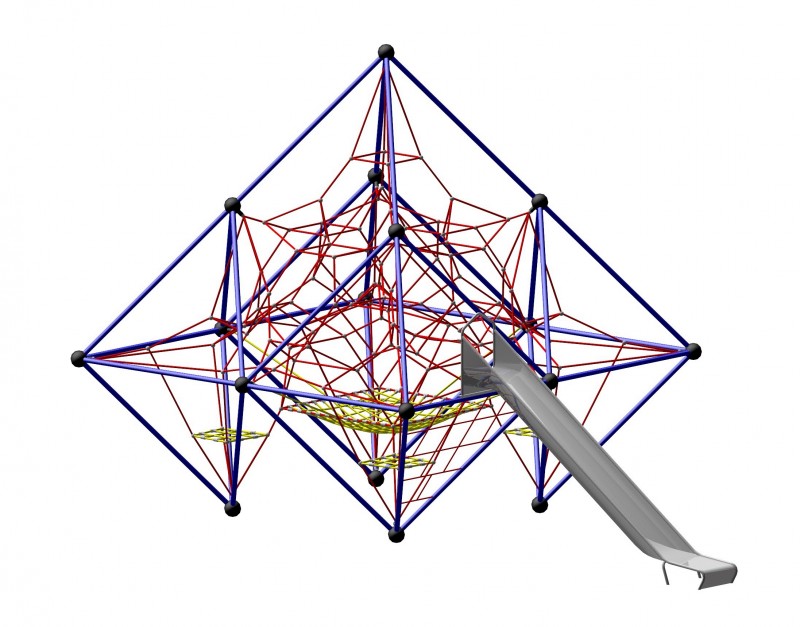

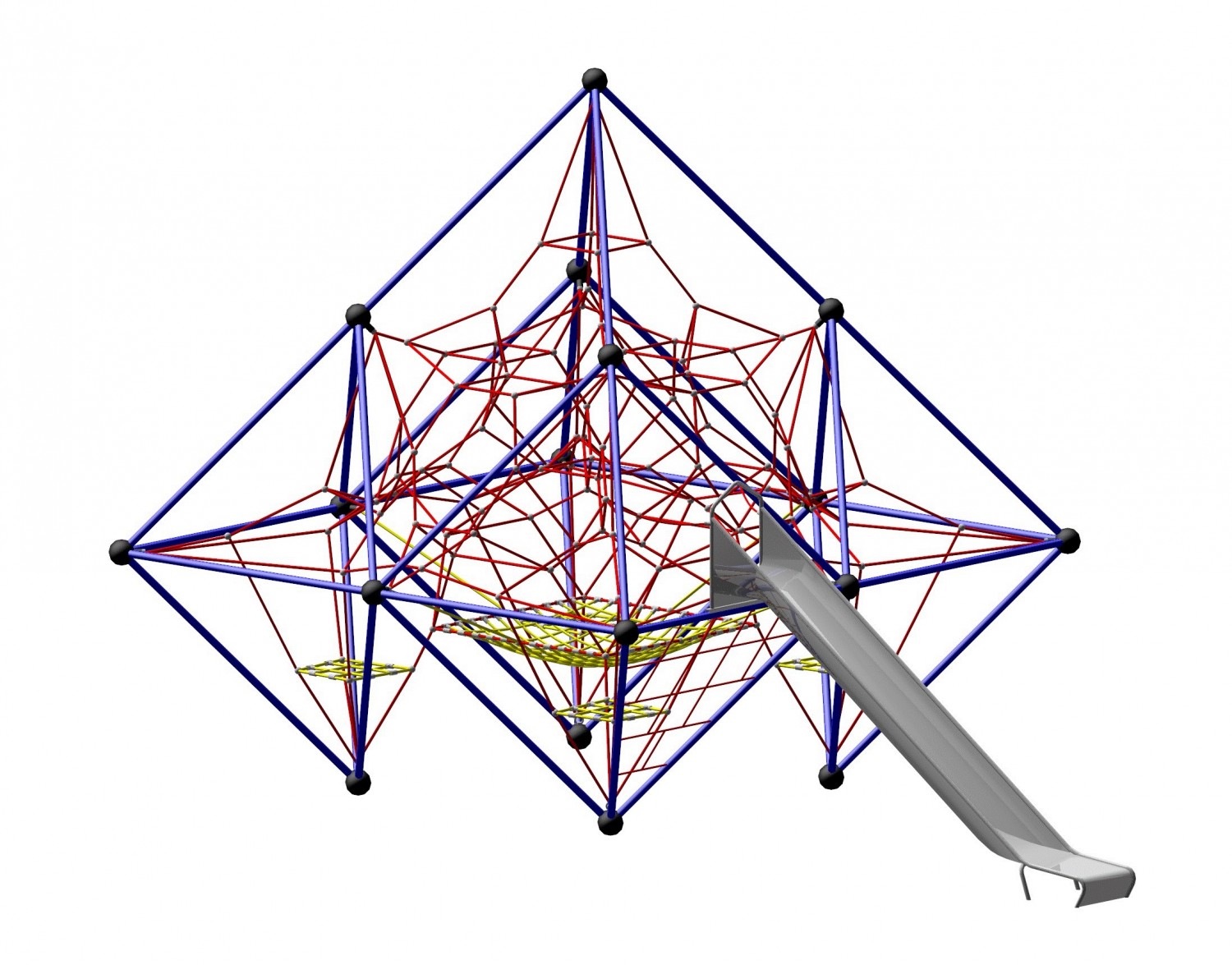

    Przestrzenna konstrukcja wspinaczkowa w kształcie diamentu ze zjeżdżalnią prostą. Konstrukcja zbudowana jest z połączonych ze sobą stalowych rur i opiera się na czterech punktach podparcia, schodzących się do wewnątrz bryły. Rury łączą się ze sobą za pomocą siedemnastu metalowych kul, które tworzą wierzchołki konstrukcji. W każdej z kul znajduje się system regulacji naciągu lin. Przestrzeń wewnątrz urządzenia równomiernie wypełnia wielokierunkowa sieć zbudowana ze zbrojonych lin o grubości 18 mm. Łączenie krzyżujących się lin następuje poprzez fabrycznie zaciskane aluminiowe kulki, które nie wymagają wkręcania w nie żadnych wkrętów (co osłabia liny i stanowi zagrożenie skaleczenia dla użytkowników). Wewnątrz sieci znajduje się 5 platform liniowych. Urządzenie posiada certyfikat potwierdzający zgodność z normą PN-EN 1176-1:2017 i PN-EN 1176-11:2014. Certyfikat musi być ważny na dzień składania ofert. Przedstawiony rysunek produktu stanowi integralną część opisu – produkt musi być zgodny z przedstawionym wyglądem.

    Urządzenie zawiera

    • Sztywną konstrukcję w kształcie diamentu z czterema punktami podparcia, wykonaną ze stalowych rur,
    • 17 metalowych kul łączących rury, stanowiących wierzchołki bryły,
    • System regulacji naciągu lin znajdujący wewnątrz każdej z kul (w każdym punkcie łączenia się rur konstrukcyjnych),
    • Sieć główną ze zbrojonych lin o grubości 18 mm symetrycznie rozchodzącą się wewnątrz urządzenia,
    • 5 platform: 1 duża o wymiarach 1,68 x 1,68 m i 4 mniejsze o wymiarach 0,35 x 0,35 m, znajdujących się wewnątrz sieci głównej wykonanych z lin o grubości 16 mm
    • Łączniki lin głównych, występujące w miejscach krzyżowania się lin, w formie fabrycznie zaciskanych aluminiowych kulek, które nie wymagają wkręcania w liny żadnych wkrętów (co osłabia liny i stanowi zagrożenie skaleczenia dla użytkowników). Nie dopuszcza się także stosowania łączników plastikowych ani oplotu z drutu (np. w formie koniczynek, odkuwki itp.) Powyższe nie dotyczy łączników lin platform.
    • 1 zjeżdżalnię ze stali nierdzewnej,
    • Opcjonalny system montażowy 1-2-3 (niewymagający betonowania) - specjalna rama metalowa łączącą (pod powierzchnią ziemi) wszystkie 4 punkty podparcia konstrukcji urządzenia.

    Dane techniczne

    • Wymiary urządzenia (LxWxH): 5,2 x 9,5 x 5,5 m
    • Strefa bezpieczeństwa: 8,7 x 13,3 m
    • Maksymalna wysokość upadku: 1,90 m
    • Grubość lin sieci głównej urządzenia: 18 mm, grubość lin platform: 16 mm
    • Ilość użytkowników: 53 osób
    • Certyfikat potwierdzający zgodność z normą EN 1176-1:2017 i EN 1176-11:2014. Certyfikat musi być ważny na dzień składania ofert.

    Dopuszcza się różnice wymiarów nie większe niż +/- 5%

    Materiały

    • Konstrukcja wykonana jest ze stalowych rur galwanizowanych, malowanych proszkowo.
    • Konstrukcja połączona jest stalowymi kulami, wewnątrz których znajduje się mechanizm naciągowy sieci SECUCOPE.
    • Sieć główna wykonana jest z sześciożyłowych poliamidowych zbrojonych lin o grubości 18 mm, a ewentualne dodatkowe elementy takie jak: platformy, hamaki, mostki, trapy wykonane są z lin o grubości 16 mm. Sieć może być wykonana w 7 różnych kolorach.
    • Łączniki lin, występujące w miejscach krzyżowania się lin głównych, w formie fabrycznie zaciskanych aluminiowych kulek, które nie wymagają wkręcania w liny żadnych wkrętów (co osłabia liny i stanowi zagrożenie skaleczenia dla użytkowników). Nie dopuszcza się także stosowania łączników plastikowych ani oplotu z drutu (np. w formie koniczynek, odkuwki itp.) co gwarantuje bezpieczeństwo użytkowników - eliminuje możliwość skaleczenia. Łączniki standardowo występują w kolorze szarym, opcjonalnie mogą być wykonane w innych kolorach. Powyższe nie dotyczy łączników lin platform.
    • Zjeżdżalnia wykonana ze stali nierdzewnej.
    • Rury konstrukcji urządzenia i słupy od ewentualnych przyłączy posiadają specjalne tuleje w miejscach, w których łączą się z linami. Przez tuleje liny wprowadzane są do wnętrza rur, w których odbywał się bezpieczne i trwałe łączenie lin z konstrukcją. Nie wolno stosować klamer.
    • Opcjonalny system montażowy 1-2-3 (niewymagający betonowania) - specjalna rama metalowa łączącą (pod powierzchnią ziemi) wszystkie 4 punkty podparcia konstrukcji urządzenia wykonana ze stali galwanizowanej.
