Dufourspitze 5

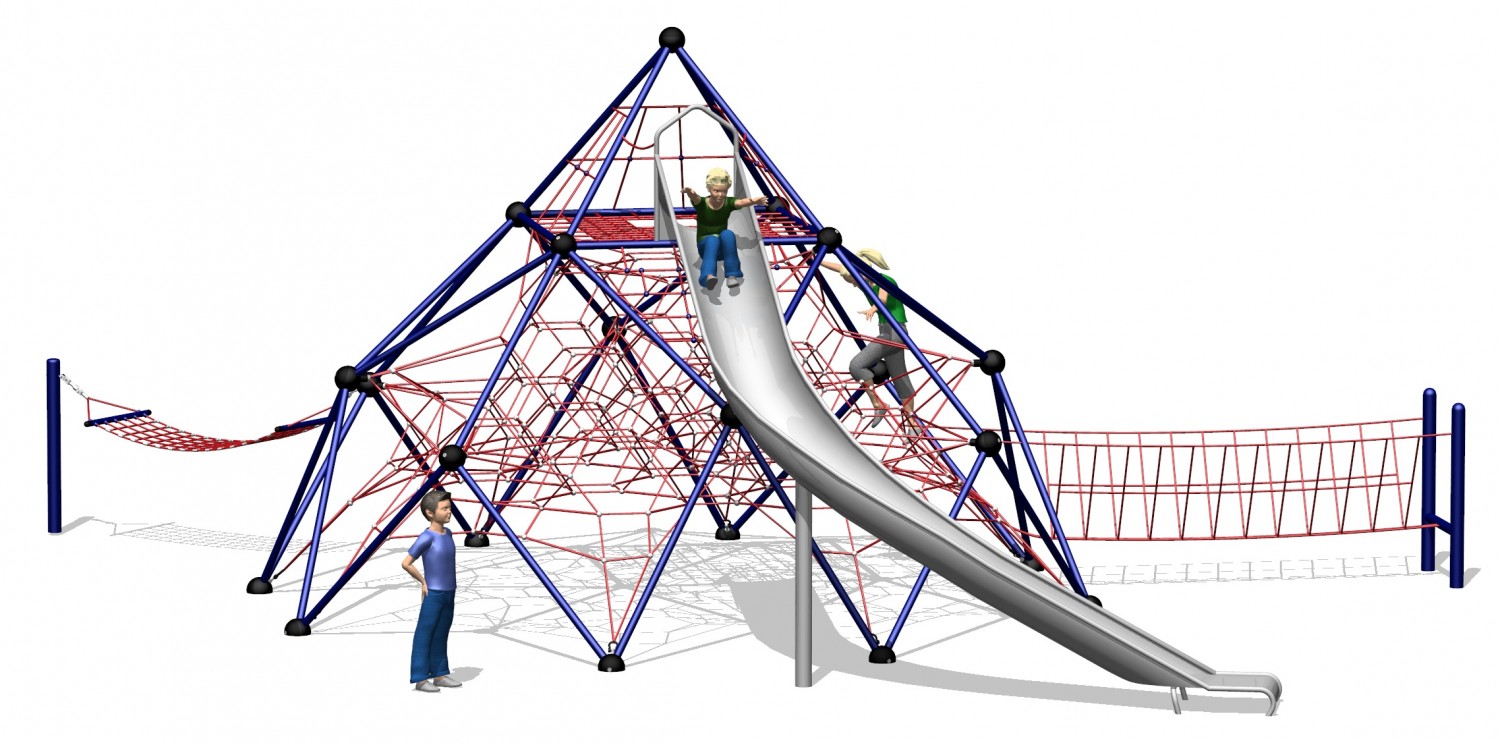

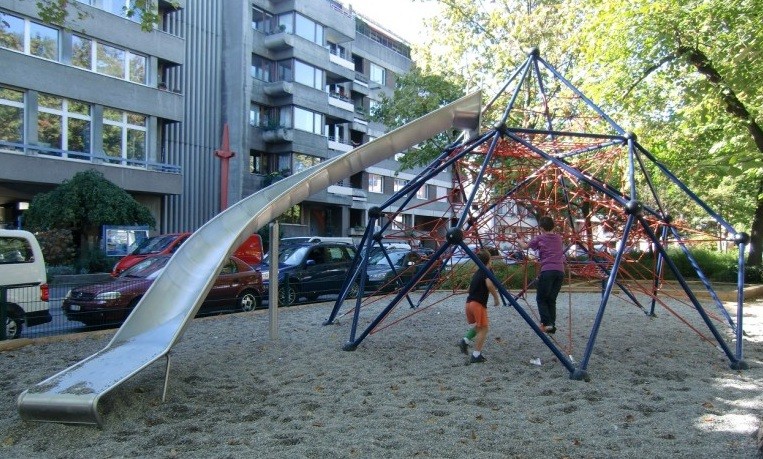

Przestrzenna konstrukcja wspinaczkowa ze skośną zjeżdżalnią, hamakiem oraz mostkiem wejściowym. Konstrukcja w całej swojej przestrzeni jest wypełniona linową siecią umożliwiającą wspinaczkę. Na szczycie znajduje się linowa platforma z otworem wejściowym. Z platfomy można zjechać skośną zjeżdżalnią. Rozszerzająca się u podstawy konstrukcja posadowiona jest na ośmiu punktach podparcia. Dzięki systemowi 1-2-3 konstrukcja urządzenia jest instalowana bez użycia betonu (nie dotyczy podpór mostka oraz słupek przy hamaku). Urządzenie posiada regulację naciągu lin umieszczoną w kulach łączących. Urządzenie posiada certyfikat potwierdzający zgodność z normą EN 1176-1:2017 i EN 1176-11:2014 wydany przez jednostkę certyfikującą akredytowaną przez PCA lub równoważną jednostkę zagraniczną. Certyfikat musi być wydany w ramach akredytowanego programu certyfikacji. Certyfikat musi być ważny na dzień składania ofert. Do oferty powinien być załączony certyfikat oraz karta techniczna urządzenia. Przedstawiony rysunek produktu stanowi integralną część opisu – produkt musi być zgodny z przedstawionym wyglądem.

Urządzenie zawiera

• Sztywną konstrukcję z 8 punktami podparcia, wykonaną ze stalowych rur połączonych kulami łącznikowymi,
• Symetryczną linową sieć wypełniającą całą przestrzeń konstrukcji,
• Aluminiowe łączniki lin w formie kul (nie tzw. koniczynka w formie oplotu z drutu, odkuwki itp.), łączniki platform,
• 1 zjeżdżalnię skośną wykonaną w całości ze stali nierdzewnej,
• 1 linową platformę główną wykonaną z gęstej sieci,
• 1 hamak z lin,
• 1 V-most (most w kształcie litery V),
• Mechanizm naciągowy sieci SECUCOPE regulujący naciąg lin, znajdujący się w kulach łączących (w punkach łączenia się rur konstrukcyjnych),
• System montażowy 1-2-3, tj. specjalną ramę metalową łączącą (pod powierzchnią ziemi) wszystkie punkty podparcia konstrukcji urządzenia.

Dane techniczne

• Wymiary urządzenia (LxWxH): 9,83 x 10,16 x 4,45 m
• Strefa bezpieczeństwa: 12,68 x 13,20 m
• Maksymalna wysokość upadku: 2,20 m
• Ilość użytkowników: 50 osób
• Certyfikat potwierdzający zgodność z normą EN 1176-1:2017 i EN 1176-11:2014 wydany przez jednostkę akredytowaną dla danego programu certyfikacji
• Dopuszcza się różnice wymiarów nie większe niż +/- 5%

Materiały

• Konstrukcja wykonana jest ze stalowych rur galwanizowanych, malowanych proszkowo,
• Konstrukcja połączona jest stalowymi kulami łączącymi, wewnątrz których znajduje się mechanizm naciągowy sieci SECUCOPE;
• Sieć wykonana jest z sześciożyłowej poliamidowej zbrojonej liny o grubości 18 mm, a dodatkowe elementy takie jak: platformy, hamaki, mostki, trapy wykonane są z liny o grubości 16 mm. Sieć może być wykonana w 7 różnych kolorach. Istnieje możliwość wykonania sieci w kilku kolorach jednocześnie;
• Wewnętrzne łączniki lin mają kształt kulisty co gwarantuje bezpieczeństwo użytkowników - eliminuje możliwość skaleczenia. Łączniki standardowo występują w kolorze szarym, opcjonalnie mogą być wykonane w innych kolorach;
• Platforma główna oraz jej linowe barierki wyposażone są w tulejowy system łącznikowy - łączenie liny bezpośrednio ze sztywną konstrukcją urządzenia;
• Zjeżdżalnia wykonana jest w całości ze stali nierdzewnej, matowionej;
• Hamak z lin;
• Mostek linowy V z barierkami oraz metalową podporą w kształcie litery H;
• System montażowy 1-2-3 (niewymagający betonowania) - specjalna rama metalowa łączącą (pod powierzchnią ziemi) wszystkie punkty podparcia konstrukcji urządzenia.
