    Combo 12

    Kod produktu: SB-CO-012

    Napisz do nas
    +48 91 422 33 99

    Pobierz pliki

    Specyfikacja:
    download iconPDF DOC
    Karta techniczna:
    download iconPDF
    Rysunki techniczne:
    download iconPDF DWG

    Dane techniczne

    Opis produktu

    Linarium składające się z kilku zestawów połączonych ze sobą linowymi przejściami.

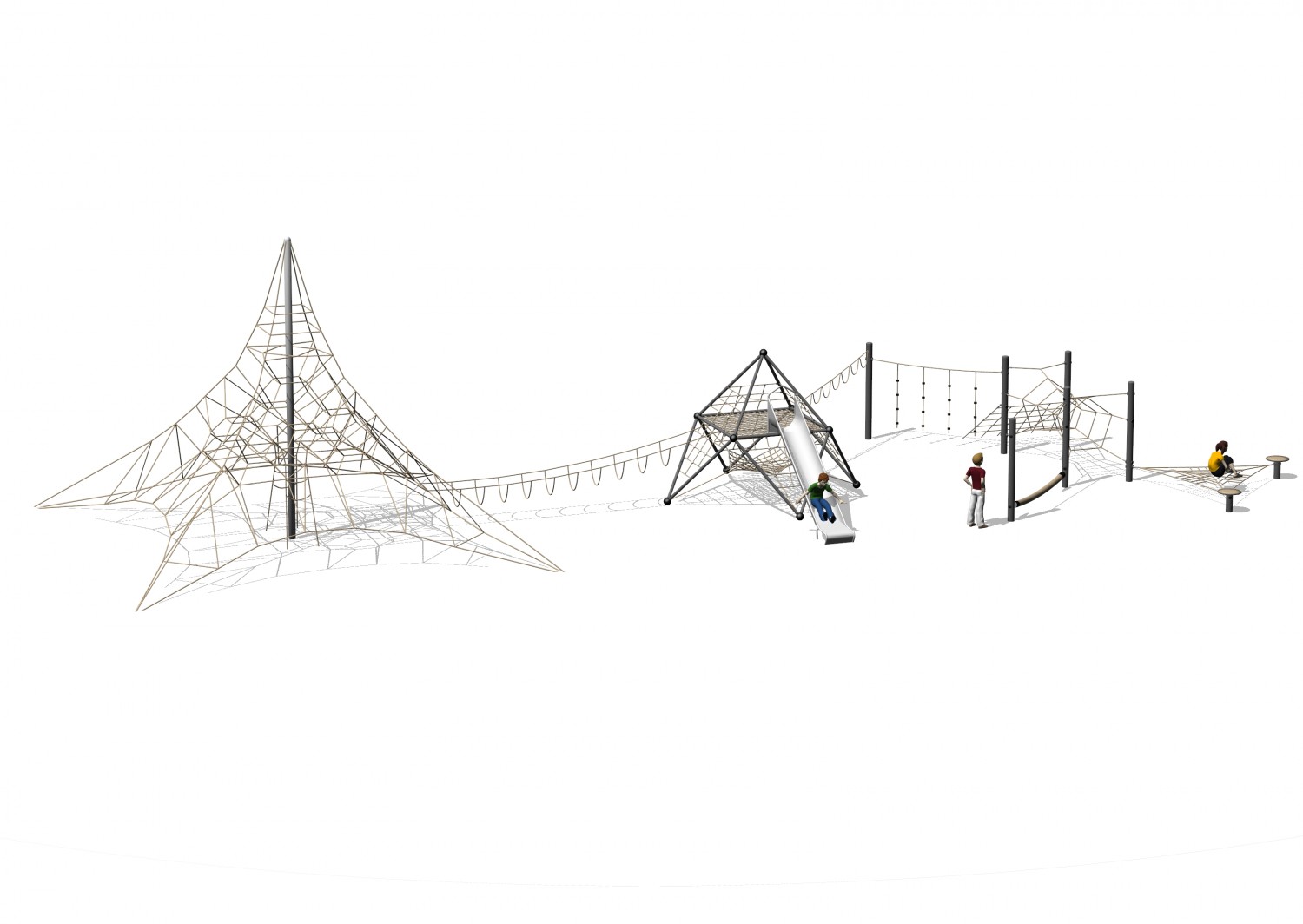

    Linarium Combo 12 składa się z następujących elementów: Linarium Ben Nevis + Linarium Carrantuohill 1+ Adventure Park 19.

    Urządzenie zawiera

    • Linarium Ben Nevis
      Kod produktu: SB-PI-003
      Piramida wspinaczkowa z masztem centralnym, dwoma platformami i czterema odciągami. Urządzenie posiada regulację naciągu lin.
      Urządzenie zawiera
      - 1 maszt konstrukcyjny,
      - 1 płyta montażowa na której ustawia się maszt, (nie dopuszcza się betonowania masztów w gruncie),
      - Liny konstrukcyjne (główne) wykonane z 6-cio żyłowej poliamidowej, zbrojonej liny o grubości 22 mm. Liny konstrukcyjne ze względów bezpieczeństwa stanowią jeden element - przebiegają bez żadnych łączników od kotew do szczytu piramid. Mogą być wykonane w 6 różnych kolorach.
      - Sieć wewnętrzną, wykonaną z 6-cio żyłowych poliamidowych, zbrojonych lin o grubości 20 mm. Sieć wypełnia RÓWNOMIERNIE całą wewnętrzną przestrzeń piramidy (NIE tylko powierzchnię bryły i ewent. płaskie platformy wewnętrzne).  Sieci mogą być wykonane w 6 różnych kolorach jednocześnie.
      - Łączniki lin w formie aluminiowych kul (nie dopuszcza się stosowania łączników plastikowych ani oplotu z drutu np. w formie koniczynek, odkuwki lub innych), łączniki platform,
      - 2 elastyczne platformy w kolorze czarnym na każdej z piramid,
      - Kotwy fundamentowe wraz z śrubami regulującymi naciąg lin oraz dodatkowymi linami bezpieczeństwa (zabezpieczenie na wypadek zerwania którejś z lin konstrukcyjnych).
    • Linarium Carrantuohill 1
      Kod produktu:SB-BL-008
      Przestrzenna konstrukcja wspinaczkowa ze zjeżdżalnią. Konstrukcja posiada boki wypełnione linową siecią umożliwiającą wspinaczkę. Na szczycie znajduje się linowa platforma. Pod platformą wisi nieduża linowa platforma. Rozszeżająca się u podstawy konstrukcja posadowiona jest na czterech punktach podparcia. Dzięki systemowi 1-2-3 konstrukcja urządzenia jest instalowana bez użycia betonu (nie dotyczy zjeżdżalni). Urządzenie posiada regulację naciągu lin umieszczoną w kulach łączących.
      Urządzenie zawiera
      - Sztywną konstrukcję z 4 punktami podparcia, wykonaną ze stalowych rur połączonych kulami łącznikowymi,
      - 4 trójkątne boki wypełnione siecią wspinaczkową,
      - 4 trójkątne boki zabezpieczone linową barierką,
      - 1 platformę główną wykonaną z gęstej sieci,
      - 1 zjeżdżalnię w całości wykonaną ze stali nierdzewnej matowionej,
      - 1 platformę mniejszą (zawieszoną na linach) wykonaną z sieci o większych oczkach,
      - Aluminiowe łączniki lin w formie kul (nie tzw. koniczynka w formie oplotu z drutu, odkuwki itp.), łączniki platform,
      - Mechanizm naciągowy sieci SECUCOPE regulujący naciąg lin, znajdujący się w kulach łączących (w punkach łączenia się rur konstrukcyjnych),
      - System montażowy 1-2-3, tj. specjalną ramę metalową łączącą (pod powierzchnią ziemi) wszystkie punkty podparcia konstrukcji urządzenia.
    • Adventure Park 19
      Kod produktu: SB-AD-019
      Linowe urządzenie do balansowania i wspinania się. Posiada różne kombinacje elementów Adventure Park, które pozwalają użytkownikom na ćwiczenie równowagi i zwiększanie poziomu sprawności ruchowej.
      Urządzenie zawiera
      - 6 słupków,
      - 6 grzybków,
      - 1 element "pajęcza sieć",
      - 1 element "jaskinia",
      -1 element "krople deszczu" - 3 m,
      - 1 most "jungle" - 3 m,
      - 1 lianę - 3 m.

    Dane techniczne

    • Wymiary urządzenia (LxWxH) : 23,18 x 8,51 x 5,8 m
    • Strefa bezpieczeństwa : 26,18 x 11,72 m
    • Maksymalna wysokość upadku : 2,4 m
    • iIość użytkowników : 98
    • Posiada certyfikat TUV potwierdzający zgodność z normą EN 1176-1:2017 i EN 1176-11:2014

    Dopuszcza się różnice wymiarów nie większe niż +/- 5%

    Materiały

    • Linarium Ben Nevis
      Maszt wykonany jest z rury stalowej, galwanizowanej (istnieje możliwość malowana proszkowego na dowolny kolor), ze względów statycznych nie dopuszcza się betonowanie masztów w gruncie,
      - Sieć wewnętrzna wykonana jest z 6-cio żyłowej poliamidowej, zbrojonej liny o grubości 20 mm a liny konstrukcyjne (zewnętrzne) mają grubość 22 mm. Liny konstrukcyjne przebiegają bez żadnych łączników od kotew do szczytu piramid. Sieć może być wykonana w 6 różnych kolorach jednocześnie.
      - Wewnętrzne aluminiowe, fabrycznie zaciskane łączniki lin w kształcie kulek (nie dopuszcza się stosowania łączników plastikowych ani oplotu z drutu np. w formie koniczynek, odkuwki lub innych) co gwarantuje bezpieczeństwo użytkowników - eliminuje możliwość skaleczenia. Łączniki standardowo występują w kolorze szarym, opcjonalnie mogą być wykonane w innych kolorach.
      - Elastyczne platformy mocowane są do lin płaskimi aluminiowymi łącznikami. Przez otwory platform przechodzi maszt konstrukcyjny urządzenia, który umieszczony jest w betonowym fundamencie.
      - Sieć mocowana jest do podłoża przy użyciu śrub regulujących naciąg oraz kotew umieszczonych w betonowych fundamentach. Liny konstrukcyjne zabezpieczone są na wypadek zerwania dodatkową liną bezpieczeństwa (patrz rysunek poniżej).
      - W przypadku instalacji nawierzchni bezpiecznych wylewanych należy stosować fundamenty w systemie Spannbox.
    • Linarium Carrantuohill 1
      Konstrukcja wykonana jest ze stalowych rur galwanizowanych, malowanych proszkowo,
      - Konstrukcja połączona jest stalowymi kulami łączącymi, wewnątrz których znajduje się mechanizm naciągowy sieci SECUCOPE;
      - Sieć wykonana jest z sześciożyłowej poliamidowej zbrojonej liny o grubości 18 mm,a dodatkowe elementy takie jak: platformy, hamaki, mostki, trapy wykonane są z liny o grubości 16 mm. Sieć może być wykonana w 7 różnych kolorach. Istnieje możliwość wykonania sieci w kilku kolorach jednocześnie;
      - Wewnętrzne łączniki lin mają kształt kulisty co gwarantuje bezpieczeństwo użytkowników - eliminuje możliwość skaleczenia. Łączniki standardowo występują w kolorze szarym, opcjonalnie mogą być wykonane w innych kolorach;
      - Platforma górna oraz jej linowe barierki wyposażone są w tulejowy system łącznikowy - łączenie liny bezpośrednio ze sztywną konstrukcją urządzenia;
      - Zjeżdżalnia w całości wykonaną ze stali nierdzewnej matowionej,
      - System montażowy 1-2-3 (niewymagający betonowania) - specjalna rama metalowa łączącą (pod powierzchnią ziemi) wszystkie punkty podparcia konstrukcji urządzenia.
    • Adventure Park 19
      - Linowe urządzenie do balansowania i wspinania się,
      - Różne kombinacje elementów Adventure Park pozwalają użytkownikom na ćwiczenie równowagi i zwiększanie poziomu sprawności ruchowej,
      - Optymalne naprężenie lin w urządzeniu zapewnia system naciągu lin SECUCOPE,
      - Konstrukcja nie zawiera żadnych obejm ani połączeń śrubowych.
