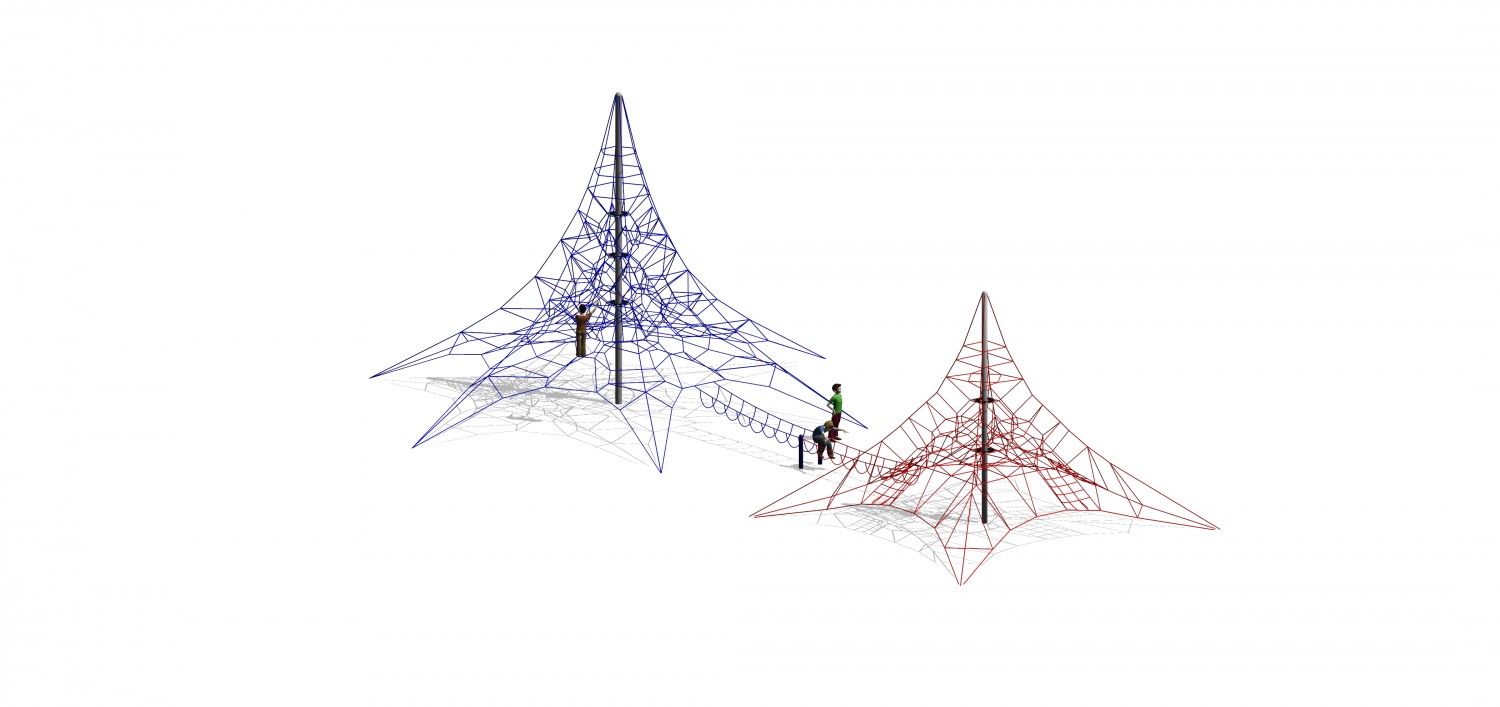

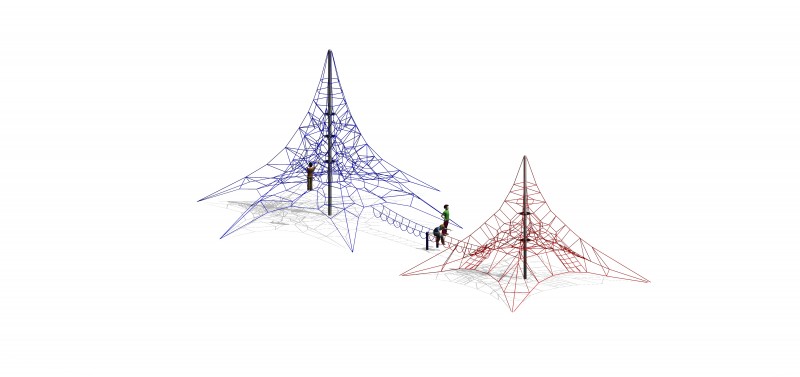

Linarium Combo 8
Kod produktu: SB-CO-008
Opis
Linarium składające się z kilku zestawów połączonych ze sobą linowymi przejściami.
Linarium Combo 8 składa się z następujących elementów:Linarium Pico del Teide + Linarium Ben Nevis.
Linarium Combo 8 zawiera:
- Linarium Pico del Teide
Kod produktu: SB-PI-012
Piramida wspinaczkowa z masztem centralnym, trzema platformami i sześcioma odciągami. Urządzenie posiada regulację naciągu lin.
Urządzenie zawiera:
- 1 maszt konstrukcyjny,
- 1 płyta montażowa, na której ustawiany jest maszt, (nie dopuszcza się betonowanie masztu w gruncie),
- Liny konstrukcyjne (główne) wykonane z 6-cio żyłowej poliamidowej, zbrojonej liny o grubości 22 mm. Liny konstrukcyjne ze względów bezpieczeństwa stanowią jeden element - przebiegają bez żadnych łączników od kotew do szczytu piramidy. Mogą być wykonane w 6 różnych kolorach.
- Sieć wewnętrzną, wykonaną z 6-cio żyłowych poliamidowych, zbrojonych lin o grubości 20 mm. Sieć wypełnia RÓWNOMIERNIE całą wewnętrzną przestrzeń piramidy (NIE tylko powierzchnię bryły i ewent. płaskie platformy wewnętrzne). Sieci mogą być wykonane w 6 różnych kolorach jednocześnie.
- Łączniki lin w formie aluminiowych kul (nie dopuszcza się stosowania łączników plastikowych ani oplotu z drutu np. w formie koniczynek, odkuwki lub innych), łączniki platform,
- Kotwy fundamentowe wraz z śrubami regulującymi naciąg lin,
- 2 elastyczne platformy w kolorze czarnym. - Linarium Ben Nevis
Kod produktu: SB-PI-003
Piramida wspinaczkowa z masztem centralnym, dwoma platformami i czterema odciągami. Urządzenie posiada regulację naciągu lin.
Urządzenie zawiera:
- 1 maszt konstrukcyjny,
- 1 płyta montażowa na której ustawia się maszt, (nie dopuszcza się betonowania masztów w gruncie),
- Liny konstrukcyjne (główne) wykonane z 6-cio żyłowej poliamidowej, zbrojonej liny o grubości 22 mm. Liny konstrukcyjne ze względów bezpieczeństwa stanowią jeden element - przebiegają bez żadnych łączników od kotew do szczytu piramid. Mogą być wykonane w 6 różnych kolorach.
- Sieć wewnętrzną, wykonaną z 6-cio żyłowych poliamidowych, zbrojonych lin o grubości 20 mm. Sieć wypełnia RÓWNOMIERNIE całą wewnętrzną przestrzeń piramidy (NIE tylko powierzchnię bryły i ewent. płaskie platformy wewnętrzne). Sieci mogą być wykonane w 6 różnych kolorach jednocześnie.
- Łączniki lin w formie aluminiowych kul (nie dopuszcza się stosowania łączników plastikowych ani oplotu z drutu np. w formie koniczynek, odkuwki lub innych), łączniki platform,
- 2 elastyczne platformy w kolorze czarnym na każdej z piramid,
- Kotwy fundamentowe wraz z śrubami regulującymi naciąg lin oraz dodatkowymi linami bezpieczeństwa (zabezpieczenie na wypadek zerwania którejś z lin konstrukcyjnych).
Dane techniczne:
- wymiary urządzenia (LxWxH) : ...
- strefa bezpieczeństwa : ....
- maksymalna wysokość upadku: 2,4 m
- ilość użytkowników : 117 osób
- Certyfikat potwierdzający zgodność z normą EN 1176-1:2008 i 1176-11:2008
Dopuszcza się różnice wymiarów nie większe niż +/- 5%
Materiały:
- Linarium Pico del Teide
- Maszt wykonany jest z rury stalowej, galwanizowanej (istnieje możliwość malowana proszkowego na dowolny kolor), ze względów statycznych nie dopuszcza się betonowanie masztów w gruncie,
- Sieć wewnętrzna wykonana jest z 6-cio żyłowej poliamidowej, zbrojonej liny o grubości 20 mm a liny konstrukcyjne (zewnętrzne) mają grubość 22 mm. Liny konstrukcyjne przebiegają bez żadnych łączników od kotew do szczytu piramid. Sieć może być wykonana w 6 różnych kolorach jednocześnie.
- Wewnętrzne aluminiowe, fabrycznie zaciskane łączniki lin w kształcie kulek (nie dopuszcza się stosowania łączników plastikowych ani oplotu z drutu np. w formie koniczynek, odkuwki lub innych) co gwarantuje bezpieczeństwo użytkowników - eliminuje możliwość skaleczenia. Łączniki standardowo występują w kolorze szarym, opcjonalnie mogą być wykonane w innych kolorach.
- Elastyczne platformy mocowane są do lin płaskimi aluminiowymi łącznikami. Przez otwory platform przechodzi maszt konstrukcyjny urządzenia, który umieszczony jest w betonowym fundamencie.
- Sieć mocowana jest do podłoża przy użyciu śrub regulujących naciąg oraz kotew umieszczonych w betonowych fundamentach.
- W przypadku instalacji nawierzchni bezpiecznych wylewanych należy stosować fundamenty w systemie Spannbox. - Linarium Ben Nevis
- Maszt wykonany jest z rury stalowej, galwanizowanej (istnieje możliwość malowana proszkowego na dowolny kolor), ze względów statycznych nie dopuszcza się betonowanie masztów w gruncie,
- Sieć wewnętrzna wykonana jest z 6-cio żyłowej poliamidowej, zbrojonej liny o grubości 20 mm a liny konstrukcyjne (zewnętrzne) mają grubość 22 mm. Liny konstrukcyjne przebiegają bez żadnych łączników od kotew do szczytu piramid. Sieć może być wykonana w 6 różnych kolorach jednocześnie.
- Wewnętrzne aluminiowe, fabrycznie zaciskane łączniki lin w kształcie kulek (nie dopuszcza się stosowania łączników plastikowych ani oplotu z drutu np. w formie koniczynek, odkuwki lub innych) co gwarantuje bezpieczeństwo użytkowników - eliminuje możliwość skaleczenia. Łączniki standardowo występują w kolorze szarym, opcjonalnie mogą być wykonane w innych kolorach.
- Elastyczne platformy mocowane są do lin płaskimi aluminiowymi łącznikami. Przez otwory platform przechodzi maszt konstrukcyjny urządzenia, który umieszczony jest w betonowym fundamencie.
- Sieć mocowana jest do podłoża przy użyciu śrub regulujących naciąg oraz kotew umieszczonych w betonowych fundamentach. Liny konstrukcyjne zabezpieczone są na wypadek zerwania dodatkową liną bezpieczeństwa (patrz rysunek poniżej).
- W przypadku instalacji nawierzchni bezpiecznych wylewanych należy stosować fundamenty w systemie Spannbox.
