Combo 13

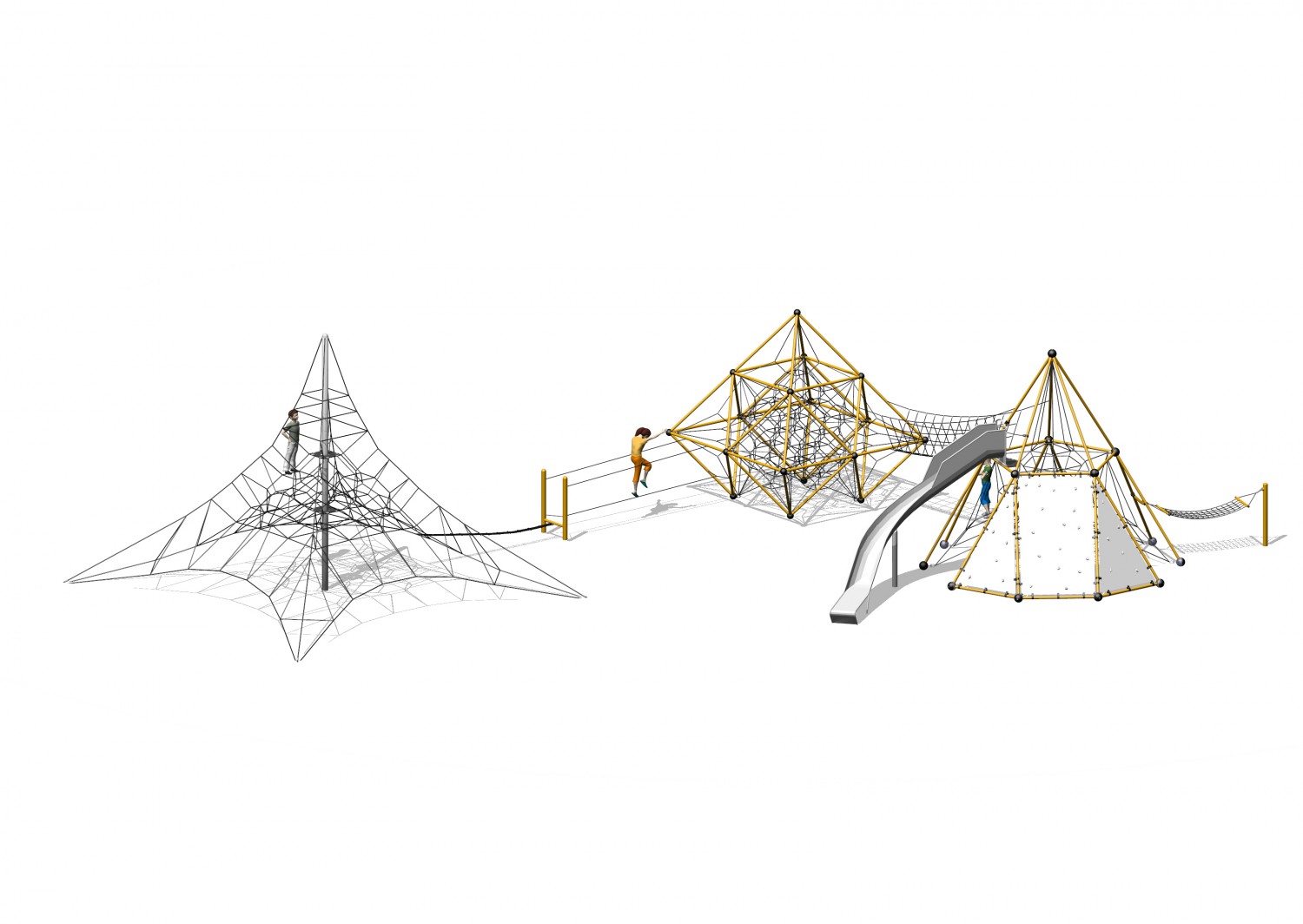

Linarium składające się z kilku zestawów połączonych ze sobą linowymi przejściami. Linarium Combo 13 składa się z następujących elementów: Linarium Ben Nevis + Linarium Monte Bianco + Linarium Skyclimber 2.

Urządzeni zawiera

• Linarium Ben Nevis
  Kod produktu: SB-PI-003
  Piramida wspinaczkowa z masztem centralnym, dwoma platformami i czterema odciągami. Urządzenie posiada regulację naciągu lin.
  Urządzenie zawiera
  - 1 maszt konstrukcyjny,
  - 1 płyta montażowa na której ustawia się maszt, (nie dopuszcza się betonowania masztów w gruncie),
  - Liny konstrukcyjne (główne) wykonane z 6-cio żyłowej poliamidowej, zbrojonej liny o grubości 22 mm. Liny konstrukcyjne ze względów bezpieczeństwa stanowią jeden element - przebiegają bez żadnych łączników od kotew do szczytu piramid. Mogą być wykonane w 6 różnych kolorach.
  - Sieć wewnętrzną, wykonaną z 6-cio żyłowych poliamidowych, zbrojonych lin o grubości 20 mm. Sieć wypełnia RÓWNOMIERNIE całą wewnętrzną przestrzeń piramidy (NIE tylko powierzchnię bryły i ewent. płaskie platformy wewnętrzne).  Sieci mogą być wykonane w 6 różnych kolorach jednocześnie.
  - Łączniki lin w formie aluminiowych kul (nie dopuszcza się stosowania łączników plastikowych ani oplotu z drutu np. w formie koniczynek, odkuwki lub innych), łączniki platform,
  - 2 elastyczne platformy w kolorze czarnym na każdej z piramid,
  - Kotwy fundamentowe wraz z śrubami regulującymi naciąg lin oraz dodatkowymi linami bezpieczeństwa (zabezpieczenie na wypadek zerwania którejś z lin konstrukcyjnych).
• Linarium Monte Bianco
  Kod produktu: Standard SB-DI-005 / Triangulum SB-DI-006
  Przestrzenna konstrukcja wspinaczkowa na czterech punktach podparcia rozchodzących się do wewnątrz bryły (konstrukcja ma kształt diamentu). Urządzenie posiada regulację naciągu lin. Występuje w dwóch wersjach: Standard i Triangulum (posiada dodatkowe platformy linowe wewnątrz sieci i większe oczka sieci).
  Urządzenie zawiera
  - sztywną konstrukcję w kształcie diamentu z czterema punktami podparcia, wykonaną ze stalowych rur,
  - sieć lin symetrycznie rozchodzącą się od konstrukcji urządzenia,
  - łączniki lin w formie aluminiowych kul (nie tzw. koniczynka w formie oplotu z drutu, odkuwki itp.),
  - śruby regulujące naciąg lin znajdujące się w każdym punkcie łączenia się rur konstrukcyjnych, zakryte kulistymi osłonami,
  - dodatkowe platformy linowe wewnątrz sieci (dla wersji Triangulum).
• Linarium Skyclimber 2
  Kod produktu: SB-CL-003
  Przestrzenna konstrukcja wspinaczkowa z trzema ściankami, hamakiem i zjeżdżalnią, zbudowana na dziesięciu punktach podparcia rozchodzących się na zewnątrz bryły. Urządzenie posiada regulację naciągu lin. Instalacja odbywa się bez betonowania (nie dotyczy przyłączy).
  Urządzenie zawiera
  - 1 sztywną konstrukcję z 10 punktami podparcia, wykonaną ze stalowych rur,
  - 1 prostokątną ściankę wspinaczkową z uchwytami,
  - 2 trójkątne ścianki wspinaczkowe z uchwytami,
  - 1 hamak z lin,
  - 1 zjeżdżalnię skośną wykonaną ze stali nierdzewnej,
  - sieć lin symetrycznie rozchodzącą się od konstrukcji urządzenia,
  - łączniki lin i platform w formie aluminiowych kul,
  - śruby regulujące naciąg lin znajdujące się w każdym punkcie łączenia się rur konstrukcyjnych, zakryte kulistymi osłonami,
  - system montażowy 1-2-3, tj. ramę metalową łączącą (pod powierzchnią ziemi) punkty podparcia konstrukcji urządzenia.

Dane techniczne

• Wymiary urządzenia (LxWxH) : 17,94 x 17,50 x 5,80 m
• Strefa bezpieczeństwa: 20,76 x 20,04 m
• Maksymalna wysokość upadku: 2,5 m
• ilość użytkowników: 132
• Certyfikat potwierdzający zgodność z normą EN 1176-1:2017, EN 1176-3:2017 i EN 1176-11:2014

Dopuszcza się różnice wymiarów nie większe niż +/- 5%

Materiały

• Linarium Ben Nevis
  - Maszt wykonany jest z rury stalowej, galwanizowanej (istnieje możliwość malowana proszkowego na dowolny kolor), ze względów statycznych nie dopuszcza się betonowanie masztów w gruncie,
  - Sieć wewnętrzna wykonana jest z 6-cio żyłowej poliamidowej, zbrojonej liny o grubości 20 mm a liny konstrukcyjne (zewnętrzne) mają grubość 22 mm. Liny konstrukcyjne przebiegają bez żadnych łączników od kotew do szczytu piramid. Sieć może być wykonana w 6 różnych kolorach jednocześnie.
  - Wewnętrzne aluminiowe, fabrycznie zaciskane łączniki lin w kształcie kulek (nie dopuszcza się stosowania łączników plastikowych ani oplotu z drutu np. w formie koniczynek, odkuwki lub innych) co gwarantuje bezpieczeństwo użytkowników - eliminuje możliwość skaleczenia. Łączniki standardowo występują w kolorze szarym, opcjonalnie mogą być wykonane w innych kolorach.
  - Elastyczne platformy mocowane są do lin płaskimi aluminiowymi łącznikami. Przez otwory platform przechodzi maszt konstrukcyjny urządzenia, który umieszczony jest w betonowym fundamencie.
  - Sieć mocowana jest do podłoża przy użyciu śrub regulujących naciąg oraz kotew umieszczonych w betonowych fundamentach. Liny konstrukcyjne zabezpieczone są na wypadek zerwania dodatkową liną bezpieczeństwa (patrz rysunek poniżej).
  - W przypadku instalacji nawierzchni bezpiecznych wylewanych należy stosować fundamenty w systemie Spannbox.
• Linarium Monte Bianco
  - Konstrukcja wykonana jest ze stalowych rur galwanizowanych, malowanych proszkowo;
  - Konstrukcja połączona jest stalowymi kulami, wewnątrz których znajduje się mechanizm naciągowy sieci SECUCOPE;
  - Sieć wykonana jest z sześciożyłowej poliamidowej zbrojonej liny o grubości 18 mm, a dodatkowe elementy takie jak: platformy, hamaki, mostki, trapy wykonane są z liny o grubości 16 mm. Sieć może być wykonana w 7 różnych kolorach. Istnieje możliwość wykonania sieci w kilku kolorach jednocześnie;
  - Wewnętrzne łączniki lin mają kształt kulisty co gwarantuje bezpieczeństwo użytkowników - eliminuje możliwość skaleczenia. Łączniki standardowo występują w kolorze szarym, opcjonalnie mogą być wykonane w innych kolorach;
  - Opcjonalny system montażowy 1-2-3 (niewymagający betonowania) - specjalna rama metalowa łączącą (pod powierzchnią ziemi) wszystkie punkty podparcia konstrukcji urządzenia.
• Linarium Skyclimber 2
  - Konstrukcja wykonana jest ze stalowych rur galwanizowanych, malowanych proszkowo,
  - Konstrukcja połączona jest stalowymi kulami, wewnątrz których znajduje się mechanizm naciągowy sieci SECUCOPE,
  - Sieć wykonana z sześciożyłowej poliamidowej zbrojonej liny o grubości 18 mm. Dodatkowe elementy takie jak: platformy, hamaki, mostki, trapy wykonane z liny o grubości 16 mm. Sieć może być wykonana w 7 różnych kolorach. Istnieje możliwość wykonania sieci w kilku kolorach jednocześnie,
  - Wewnętrzne łączniki lin o kulistym kształtcie (nie tzw. koniczynka w formie oplotu z drutu, odkuwki itp.) gwarantujące bezpieczeństwo użytkowników - eliminują możliwość skaleczenia. Łączniki standardowo występują w kolorze szarym, opcjonalnie mogą być wykonane w innych kolorach,
  - Platformy główne oraz ich linowe barierki wyposażone są w tulejowy system łącznikowy - łączenie liny bezpośrednio ze sztywną konstrukcją urządzenia;
  - Ścianki wspinaczkowe wykonane z wysokiej jakości materiału HPL,
  - Zjeżdżalnia wykonana ze stali nierdzewnej,
  - System montażowy 1-2-3 (niewymagający betonowania) - rama metalowa łączącą (pod powierzchnią ziemi) punkty podparcia konstrukcji urządzenia.
