    Combo 2

    Kod produktu: SB-CO-002

    Napisz do nas
    +48 91 422 33 99

    Pobierz pliki

    Specyfikacja:
    download iconPDF DOC
    Karta techniczna:
    download iconPDF
    Rysunki techniczne:
    download iconPDF DWG

    Dane techniczne

    Opis produktu

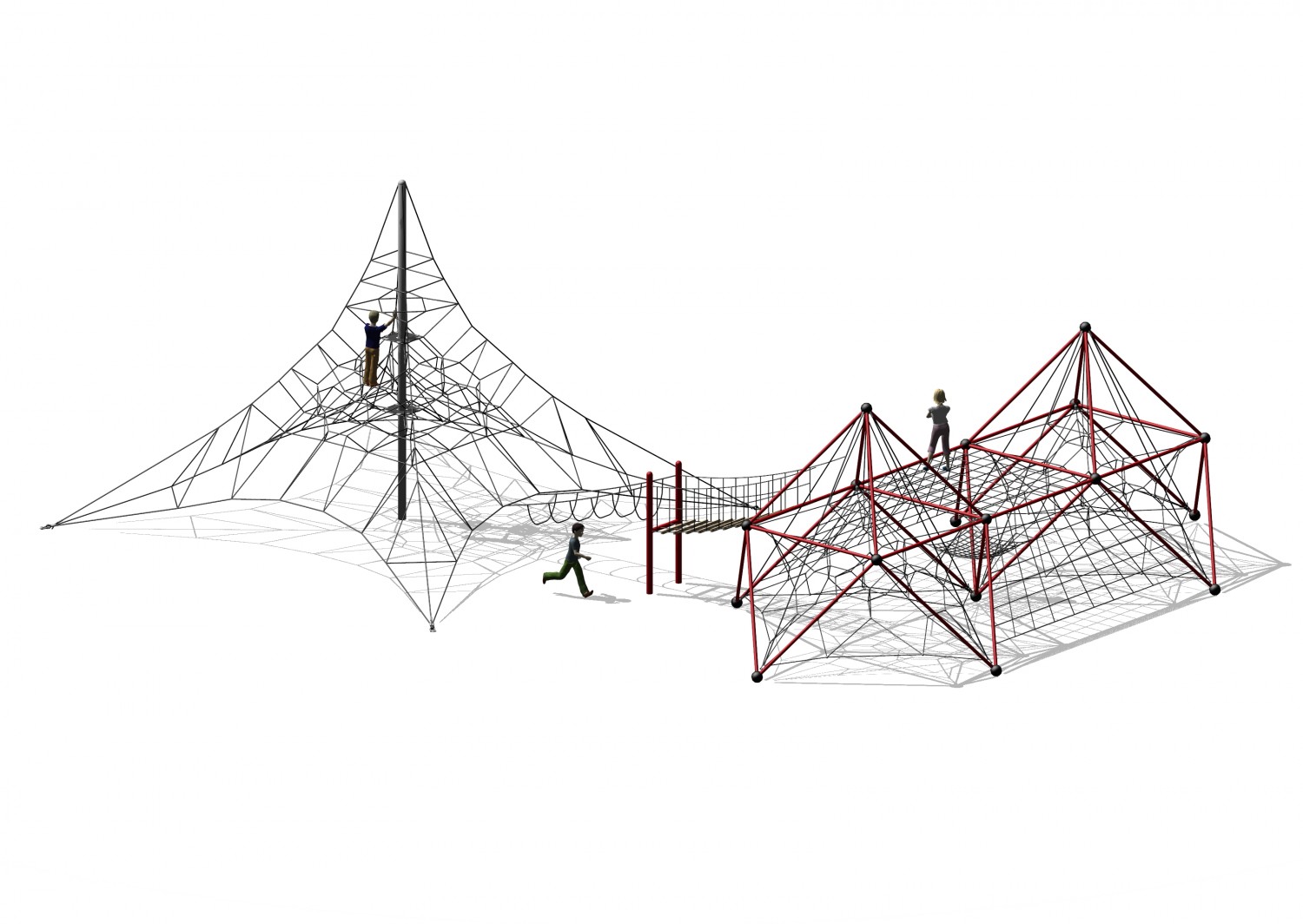

    Linarium składające się z kilku zestawów połączonych ze sobą linowymi przejściami.

    Linarium Combo 2 składa się z następujących elementów: Linarium Ben Nevis + Łącznik + Linarium Har Meron 2

    Urządzenie zawiera

    • Linarium Ben Nevis
      Kod produktu:SB-PI-003
      Piramida wspinaczkowa z masztem centralnym, dwoma platformami i czterema odciągami. Urządzenie posiada regulację naciągu lin.
      Urządzenie zawiera
      - 1 maszt konstrukcyjny,
      - 1 płyta montażowa na której ustawia się maszt, (nie dopuszcza się betonowania masztów w gruncie),
      - Liny konstrukcyjne (główne) wykonane z 6-cio żyłowej poliamidowej, zbrojonej liny o grubości 22 mm. Liny konstrukcyjne ze względów bezpieczeństwa stanowią jeden element - przebiegają bez żadnych łączników od kotew do szczytu piramid. Mogą być wykonane w 6 różnych kolorach.
      - Sieć wewnętrzną, wykonaną z 6-cio żyłowych poliamidowych, zbrojonych lin o grubości 20 mm. Sieć wypełnia RÓWNOMIERNIE całą wewnętrzną przestrzeń piramidy (NIE tylko powierzchnię bryły i ewent. płaskie platformy wewnętrzne).  Sieci mogą być wykonane w 6 różnych kolorach jednocześnie.
      - Łączniki lin w formie aluminiowych kul (nie dopuszcza się stosowania łączników plastikowych ani oplotu z drutu np. w formie koniczynek, odkuwki lub innych), łączniki platform,
      - 2 elastyczne platformy w kolorze czarnym na każdej z piramid,
      - Kotwy fundamentowe wraz z śrubami regulującymi naciąg lin oraz dodatkowymi linami bezpieczeństwa (zabezpieczenie na wypadek zerwania którejś z lin konstrukcyjnych).
    • Łącznik
      - Wisząca kładka
      - Mostek linowy
      - Długość: 6 m
    • Linarium Har Meron 2
      Kod produktu: SB-BL-010
      Przestrzenna konstrukcja wspinaczkowa w ksztalcie dwóch bloków połączonych ze sobą kwadratową platformą. Pod platformą znajduje się mniejsza platforma linowa rozciągnięta na linach. Z boku konstrukcji są umieszczone dwie trapezowe ścianki linowe umożliwiające wejście. Konstrukcja w całej swojej przestrzeni jest wypełniona linową siecią umożliwiającą wspinaczkę. Rozszeżająca się u podstawy konstrukcja posadowiona jest na siedmiu punktach podparcia. Dzięki systemowi 1-2-3 konstrukcja urządzenia jest instalowana bez użycia betonu. Urządzenie posiada regulację naciągu lin umieszczoną w kulach łączących.
      Urządzenie zawiera
      - Sztywną konstrukcję z 7 punktami podparcia, wykonaną ze stalowych rur połączonych kulami łącznikowymi,
      - Symetryczną linową sieć wypełniającą całą przestrzeń konstrukcji,
      - 1 platformę główną wykonaną z gęstej sieci,
      - 1 platformę mniejszą (zawieszoną na linach) wykonaną z sieci o większych oczkach,
      - Aluminiowe łączniki lin w formie kul (nie tzw. koniczynka w formie oplotu z drutu, odkuwki itp.), łączniki platform,
      - Mechanizm naciągowy sieci SECUCOPE regulujący naciąg lin, znajdujący się w kulach łączących (w punkach łączenia się rur konstrukcyjnych),
      - System montażowy 1-2-3, tj. specjalną ramę metalową łączącą (pod powierzchnią ziemi) wszystkie punkty podparcia konstrukcji urządzenia.

    Dane techniczne

    • Wymiary urządzenia: 17,65 x 9,33 x 5,80 m
    • Strefa bezpieczeństwa: 19,96 x 14,51 m
    • Maksymalna wysokość upadku: 2,4 m
    • Ilośc użytkowników: 108 osób
    • Certyfikat potwierdzający zgodność z normą EN 1176-1:2017 i EN 1176-11:2014

    Dopuszcza się różnice wymiarów nie większe niż +/- 5%

    Materiały

    • Linarium Ben Nevis
      - Maszt wykonany jest z rury stalowej, galwanizowanej (istnieje możliwość malowana proszkowego na dowolny kolor), ze względów statycznych nie dopuszcza się betonowanie masztów w gruncie,
      - Sieć wewnętrzna wykonana jest z 6-cio żyłowej poliamidowej, zbrojonej liny o grubości 20 mm a liny konstrukcyjne (zewnętrzne) mają grubość 22 mm. Liny konstrukcyjne przebiegają bez żadnych łączników od kotew do szczytu piramid. Sieć może być wykonana w 6 różnych kolorach jednocześnie.
      - Wewnętrzne aluminiowe, fabrycznie zaciskane łączniki lin w kształcie kulek (nie dopuszcza się stosowania łączników plastikowych ani oplotu z drutu np. w formie koniczynek, odkuwki lub innych) co gwarantuje bezpieczeństwo użytkowników - eliminuje możliwość skaleczenia. Łączniki standardowo występują w kolorze szarym, opcjonalnie mogą być wykonane w innych kolorach.
      - Elastyczne platformy mocowane są do lin płaskimi aluminiowymi łącznikami. Przez otwory platform przechodzi maszt konstrukcyjny urządzenia, który umieszczony jest w betonowym fundamencie.
      - Sieć mocowana jest do podłoża przy użyciu śrub regulujących naciąg oraz kotew umieszczonych w betonowych fundamentach. Liny konstrukcyjne zabezpieczone są na wypadek zerwania dodatkową liną bezpieczeństwa (patrz rysunek poniżej).
      - W przypadku instalacji nawierzchni bezpiecznych wylewanych należy stosować fundamenty w systemie Spannbox.
    • Linarium Har Meron 2
      Konstrukcja wykonana jest ze stalowych rur galwanizowanych, malowanych proszkowo,
      - Konstrukcja połączona jest stalowymi kulami łączącymi, wewnątrz których znajduje się mechanizm naciągowy sieci SECUCOPE;
      - Sieć wykonana jest z sześciożyłowej poliamidowej zbrojonej liny o grubości 18 mm, a dodatkowe elementy takie jak: platformy, hamaki, mostki, trapy wykonane są z liny o grubości 16 mm. Sieć może być wykonana w 7 różnych kolorach. Istnieje możliwość wykonania sieci w kilku kolorach jednocześnie;
      - Wewnętrzne łączniki lin mają kształt kulisty co gwarantuje bezpieczeństwo użytkowników - eliminuje możliwość skaleczenia. Łączniki standardowo występują w kolorze szarym, opcjonalnie mogą być wykonane w innych kolorach;
      - Platforma główna oraz linowe ścianki wejściowe wyposażone są w tulejowy system łącznikowy - łączenie liny bezpośrednio ze sztywną konstrukcją urządzenia;
      - System montażowy 1-2-3 (niewymagający betonowania) - specjalna rama metalowa łączącą (pod powierzchnią ziemi) wszystkie punkty podparcia konstrukcji urządzenia.
