Zestaw Dragon

Kod produktu: GM-IN-007

Opis produktu

Opis

Zestaw zabawowy wielofunkcyjny dostosowany dla osób poruszających się na wózkach inwalidzkich. Konstrukcja w formie rur stalowych galwanizowanych, malowanych proszkowo. Podest i trap pokryty płytą PE z fakturą antypoślizgową w postaci "wypukłych guzików", co zapewnia bezpieczeństwo użytkowania oraz zapobiega nagrzewaniu się na słońcu raz łatwemu zmrożeniu zimą (nie dopuszcza się stosowania sklejki lub drewna).

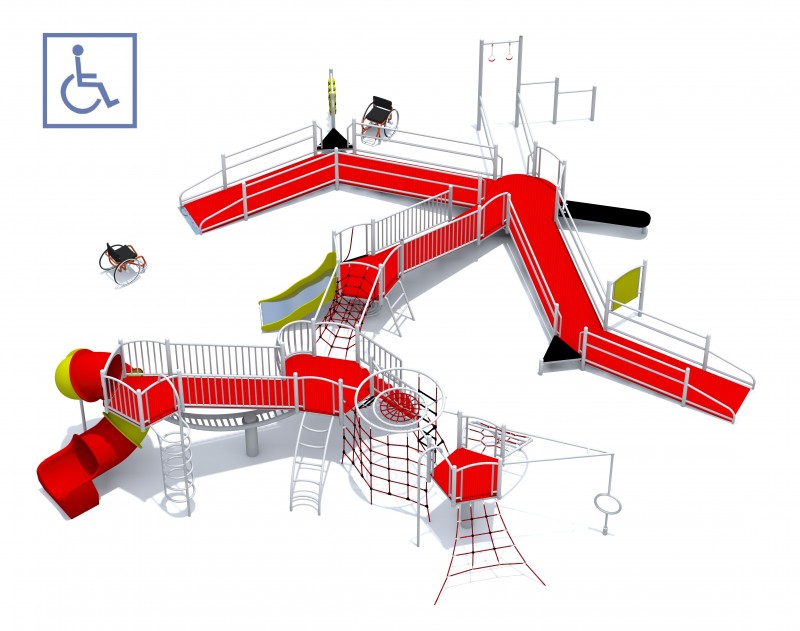

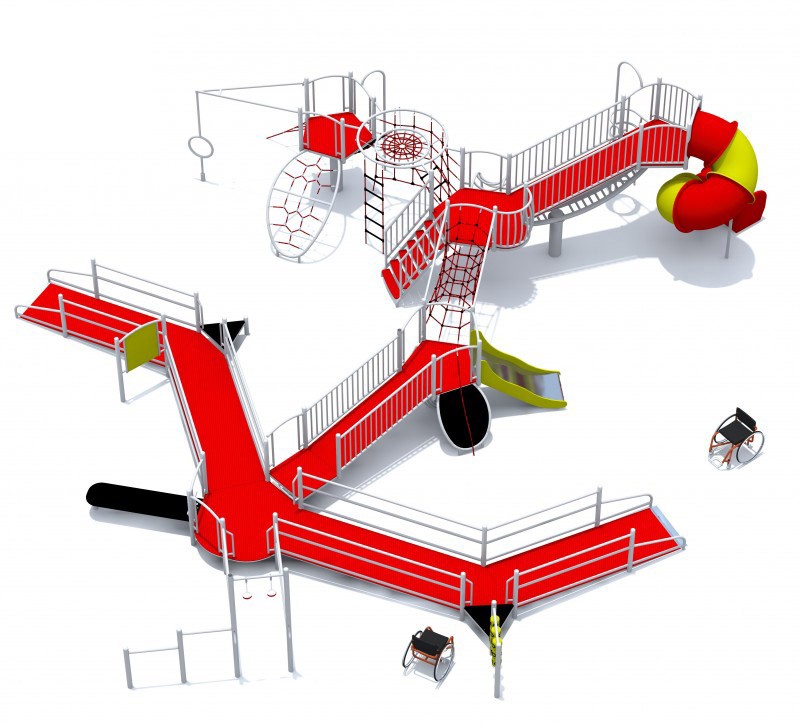

Przedstawiony rysunek należy traktować jako poglądowy. Może nieznacznie odbiegać od rzeczywistego produktu.

Urządzenie zawiera

3 wieże 5-boczne i 2 wieże 6-boczne na pojedynczych słupach,
1 zjeżdżalnię rurową(ślimak),
1 drabinkę wejściową półkolistą,
1 rurę strażacką z obręczami,
3 mostki z poręczami łączące wieże,
1 skośne schody wejściowe z poręczami,
1 ściankę linową półkolistą,
1 drabinkę linową pionową,
1 drabinkę linową skośną,
2 ścianki linowe pionowe połączone z bocianim gniazdem,
1 "bocianie gniazdo",
1 ściankę linową pochyłą,
1 rurę strażacką,
1 pionowy drążek z obrotowym kółkiem,
1 most linowy tunelowy,
1 drabinka wejściowa krótka,
1 drążek potrójny z uchwytami do podciągania,
1 trap wejściowy półkolisty z liną,
1 zjeżdżalnię o falistym zjeździe,
1 tablicę edukacyjną "kółko i krzyżyk",
2 platformy wjazdową/zjazdową z poręczami,
1 tablicę edukacyjną Braille?a / do nauki języka migowego,
2 trójkątne podesty,
1 prostokątny podest.

Dane techniczne

Wymiary urządzenia (LxWxH): 14,61 x 11,99 x 3,16 m
Strefa bezpieczeństwa: 18,14 x 15,20 m
Wysokość swobodnego upadku: 2,00 m
Certyfikat lub deklaracja zgodności potwierdzająca zgodność z normą PN-EN 1176-1:2008 i PN-EN 1176-3:2008

Materiały

Konstrukcja oparta na słupach centralnych (rura stalowa o średnicy 219,10 x 4,50 mm)
Platformy i trapy: konstrukcja stalowa: rura 42,20 x 2,00 mm, profil stalowy 50,00 x 30,00 x 2, 25 x 25,00 x 2,00 mm; podest wykonany z płyty dwuwarstwowej "F-CE" Ekogrip gr. 15,00 mm (płyta PE fakturą antypoślizgową w postaci "wypukłych guzików"),
Słupki: rury stalowe 76,10 x 3,60 mm
Zjeżdżalnia falista - ślizg z blachy nierdzewnej gr. 2,00 mm; boki: płyta HDPE gr. 19,00 mm
Zjeżdżalnia ślimakowa - segmenty wykonane z polietylenu
Liny, siatki, drabinki - wykonane z liny zbrojonej o grubości 16,00 mm, łączona zaciskami aluminiowymi i łącznikami z tworzywa.

Dopuszcza się różnice wymiarów nie większe niż +/- 5%
