Diamanto 45

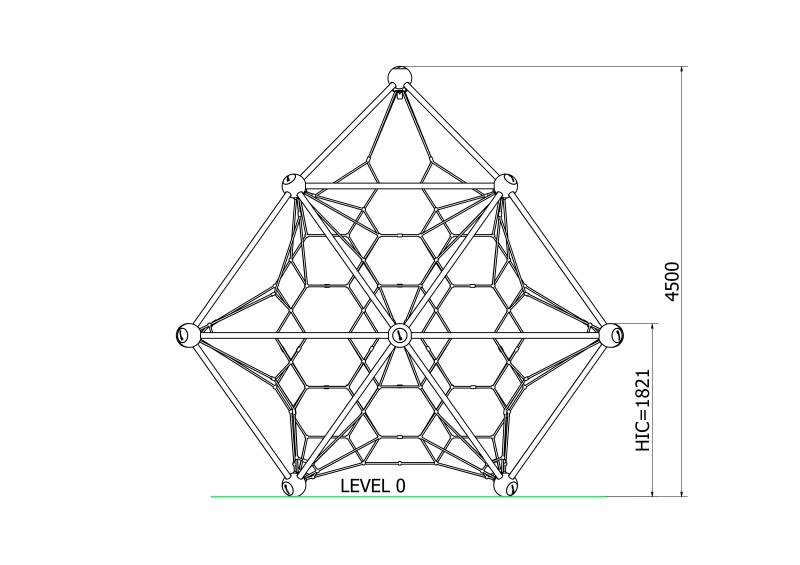

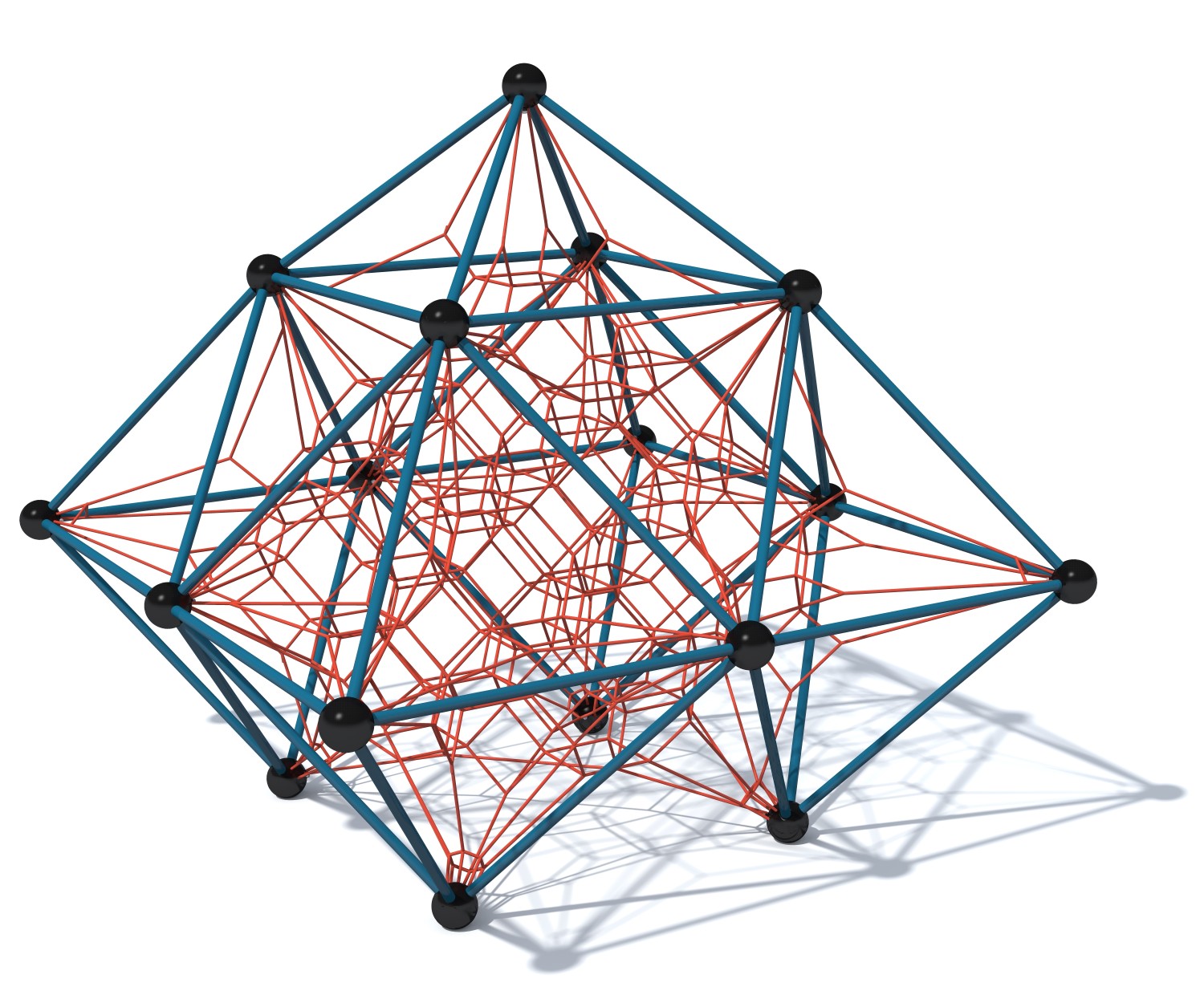

Przestrzenna konstrukcja wspinaczkowa w kształcie diamentu. Konstrukcja zbudowana jest z połączonych ze sobą stalowych rur i opiera się na czterech punktach podparcia, schodzących się do wewnątrz bryły. Rury łączą się ze sobą za pomocą 17 aluminiowych kul, które tworzą wierzchołki konstrukcji. Przy każdej z kul znajduje się system regulacji naciągu lin. Przestrzeń wewnątrz urządzenia równomiernie wypełnia wielokierunkowa sieć zbudowana ze zbrojonych lin poliestrowych o grubości 18 mm. Łączenie krzyżujących się lin następuje poprzez fabrycznie zaciskane aluminiowe kulki lub łączniki, które nie wymagają wkręcania w nie żadnych wkrętów (co osłabia liny i stanowi zagrożenie skaleczenia dla użytkowników). Przedstawiony rysunek produktu stanowi integralną część opisu – produkt musi być zgodny z przedstawionym wyglądem.

Urządzenie zawiera

• Sztywną konstrukcję w kształcie diamentu z czterema punktami podparcia, wykonaną ze stalowych rur o średnicy 60 mm i grubości ścianek 3,65 mm,
• 17 aluminiowych kul łączących rury o średnicy 250 mm,
• Sieć ze zbrojonych lin poliestrowych o grubości 18 mm symetrycznie rozchodzącą się wewnątrz urządzenia,
• System regulacji naciągu lin znajdujący przy każdej z kul (w każdym punkcie łączenia się rur konstrukcyjnych),
• Łączniki lin, występujące w miejscach krzyżowania się lin, w formie fabrycznie zaciskanych aluminiowych kulek lub łączników, które nie wymagają wkręcania w liny żadnych wkrętów (co osłabia liny i stanowi zagrożenie skaleczenia dla użytkowników). Nie dopuszcza się stosowania łączników plastikowych ani oplotu z drutu (np. w formie koniczynek, odkuwki itp.)

Dane techniczne

• Wymiary urządzenia (LxWxH): 4,70 x 4,70 x 4,50 m
• Strefa bezpieczeństwa: 8,40 x 8,40 m
• Maksymalna wysokość upadku: 1,70 m
• Średnica rur konstrukcyjnych: 60 mm, grubość ścianek 3,25 mm
• Średnica aluminiowych kul łączących rury: 250 mm
• Grubość lin sieci urządzenia: 18 mm
• Ilość użytkowników: 54 osoby

Dopuszcza się różnice wymiarów nie większe niż +/- 5%

Materiały

• Konstrukcja wykonana jest ze stalowych rur zabezpieczonych antykorozyjne, malowanych proszkowo; rury mają średnicę 60 mm i grubość ścianek 3,25 mm.
• Konstrukcja połączona jest aluminiowymi kulami o średnicy 250 mm.

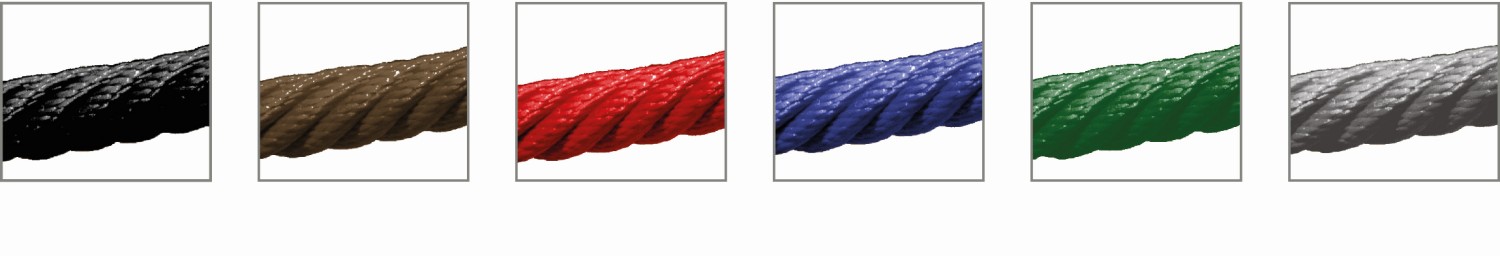

• Liny posiadają grubość 18 mm i wykonane są z poliestrowej, zbrojonej liny: zbudowane są z rdzenia oraz z oplatających go 6-ciu zbrojonych żył. Liny są odporne na UV, a także trudnozapalne - co zapewnia bezpieczeństwo i stabilność kolorów przez wiele lat.
• Łączniki lin, występujące w miejscach krzyżowania się lin, w formie fabrycznie zaciskanych aluminiowych kulek lub łączników, które nie wymagają wkręcania w liny żadnych wkrętów (co osłabia liny i stanowi zagrożenie skaleczenia dla użytkowników). Nie dopuszcza się także stosowania łączników plastikowych ani oplotu z drutu (np. w formie koniczynek, odkuwki itp.) co gwarantuje bezpieczeństwo użytkowników - eliminuje możliwość skaleczenia.
