    Diamanto 55

    Kod produktu: CR-LI-D55

    Napisz do nas
    +48 91 422 33 99

    Pobierz pliki

    Specyfikacja:
    download iconPDF DOC
    Karta techniczna:
    download iconPDF
    Rysunki techniczne:
    download iconPDF DWG
    3D Modele:
    DWG OBJ FBX

    Dane techniczne

    Opis produktu

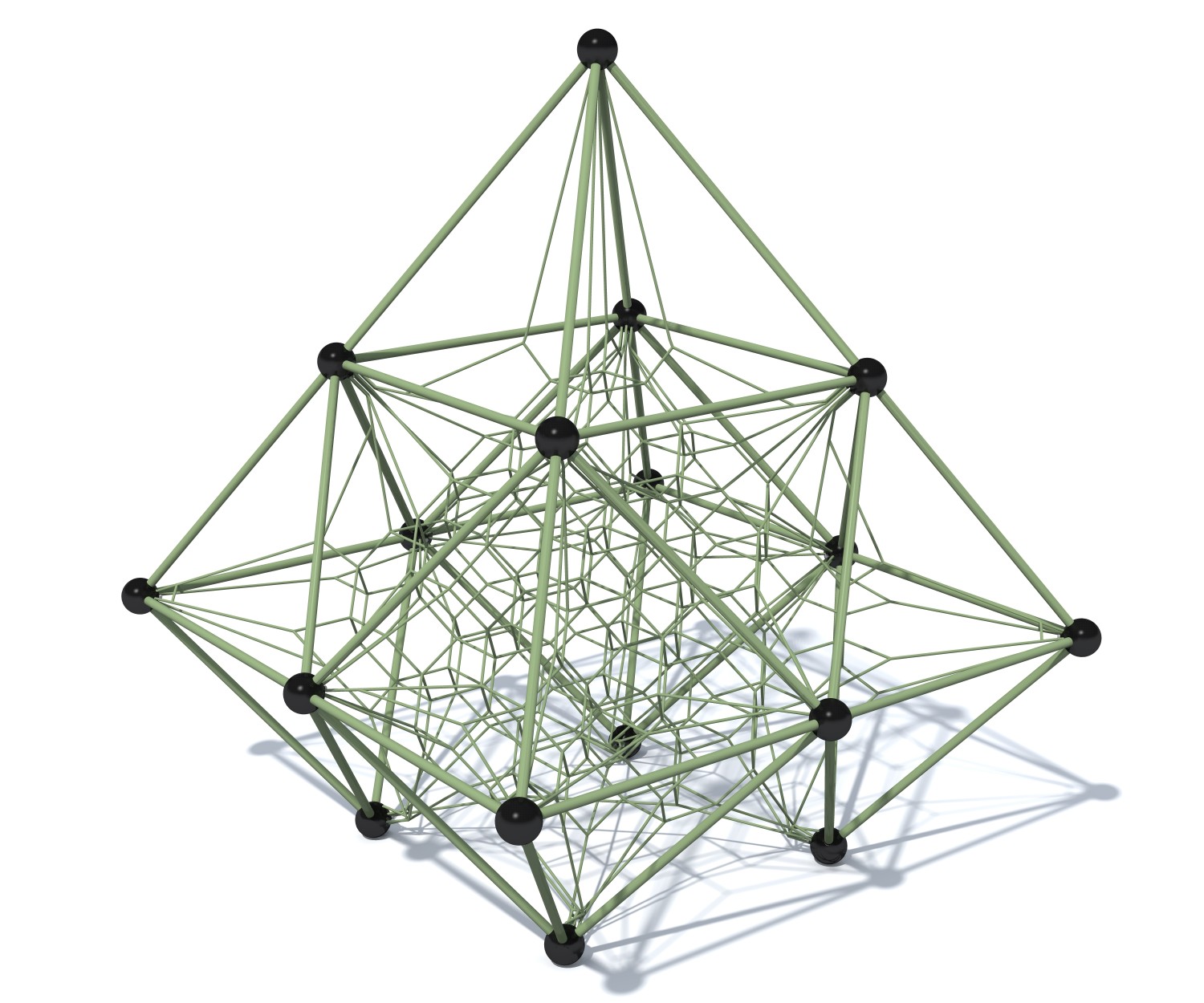

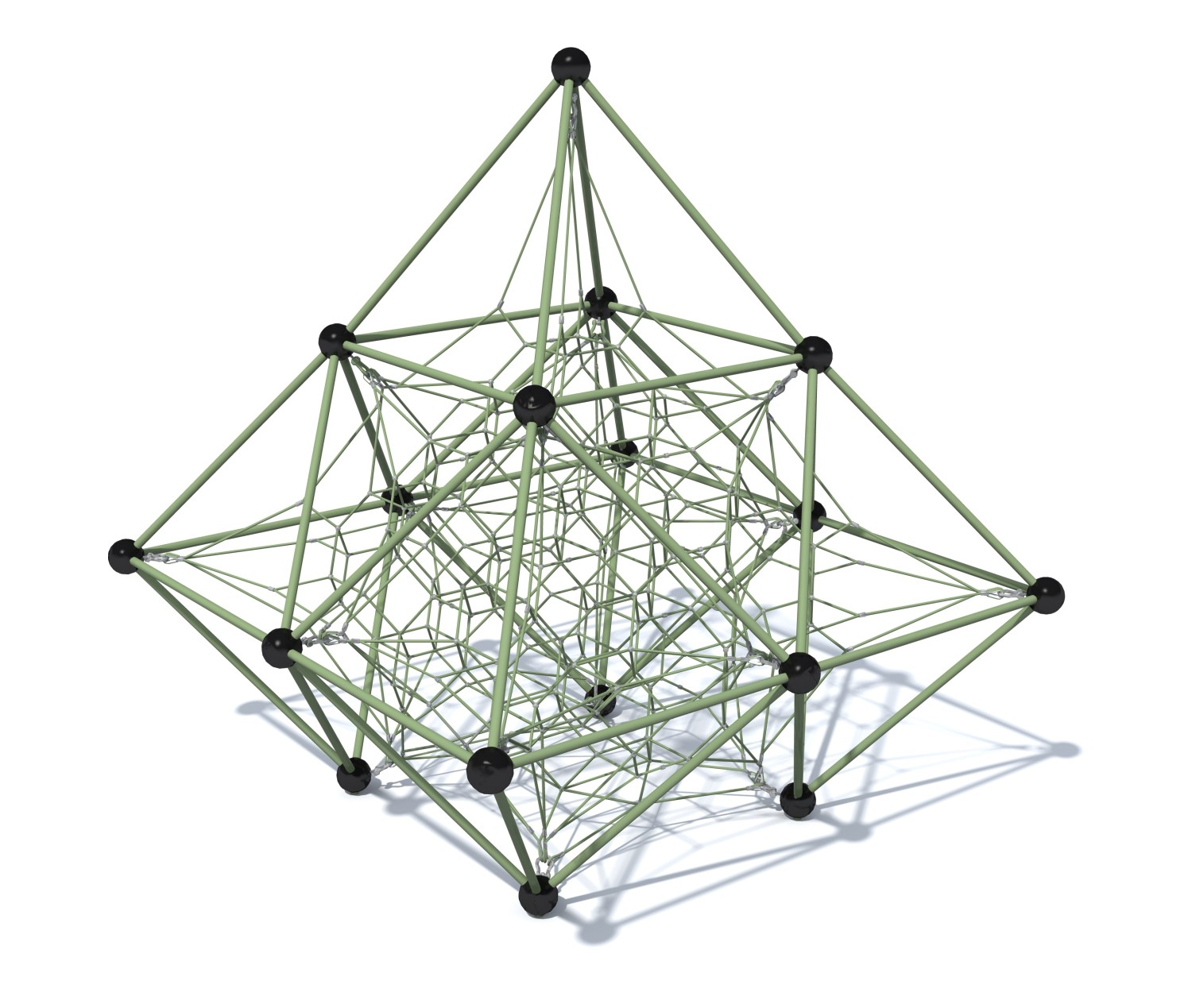

    Przestrzenna konstrukcja wspinaczkowa w kształcie diamentu. Konstrukcja zbudowana jest z połączonych ze sobą stalowych rur i opiera się na czterech punktach podparcia, schodzących się do wewnątrz bryły. Rury łączą się ze sobą za pomocą 17 metalowych kul, które tworzą wierzchołki konstrukcji. Wewnątrz każdej z kul znajduje się system regulacji naciągu lin. Przestrzeń wewnątrz urządzenia równomiernie wypełnia wielokierunkowa sieć zbudowana ze zbrojonych lin poliestrowych o grubości 18 mm. Łączenie krzyżujących się lin następuje poprzez fabrycznie zaciskane aluminiowe kulki lub łączniki, które nie wymagają wkręcania w nie żadnych wkrętów (co osłabia liny i stanowi zagrożenie skaleczenia dla użytkowników). Urządzenie posiada certyfikat potwierdzający zgodność z normą EN 1176-1:2017+A1:2023 oraz EN 1176-11:2014 wydany przez jednostkę certyfikującą akredytowaną przez PCA lub równoważną jednostkę zagraniczną. Certyfikat musi być wydany w ramach akredytowanego programu certyfikacji, co potwierdza logotyp PCA lub równoważnej zagranicznej jednostki akredytującej, znajdujący się na certyfikacie. Certyfikat musi być ważny na dzień składania ofert. Do oferty powinien być załączony certyfikat oraz karta techniczna urządzenia. Przedstawiony rysunek produktu stanowi integralną część opisu – produkt musi być zgodny z przedstawionym wyglądem.

    Urządzenie zawiera

    • Sztywną konstrukcję w kształcie diamentu z czterema punktami podparcia, wykonaną ze stalowych rur o średnicy 60 mm i grubości ścianek 3,65 mm,
    • 17 metalowych kul łączących rury o średnicy 250 mm,
    • Sieć ze zbrojonych lin poliestrowych o grubości 18 mm symetrycznie rozchodzącą się wewnątrz urządzenia,
    • System regulacji naciągu lin znajdujący wewnątrz każdej z kul (liny wprowadza się do wnętrza kul i dopiero tam łączy się z systemem naciągowym).
    • Łączniki lin, występujące w miejscach krzyżowania się lin, w formie fabrycznie zaciskanych aluminiowych kulek lub łączników, które nie wymagają wkręcania w liny żadnych wkrętów (co osłabia liny i stanowi zagrożenie skaleczenia dla użytkowników). Nie dopuszcza się stosowania łączników plastikowych ani oplotu z drutu (np. w formie koniczynek, odkuwki itp.)

    Dane techniczne

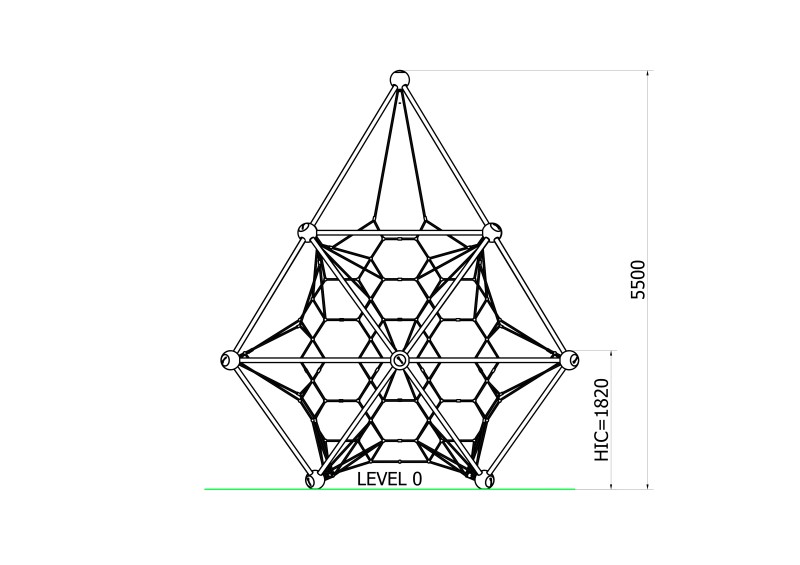

    • Wymiary urządzenia (LxWxH): 4,70 x 4,70 x 5,50 m
    • Strefa bezpieczeństwa: 8,20 x 8,20 m
    • Maksymalna wysokość upadku: 1,82 m
    • Średnica rur konstrukcyjnych: Ø60 mm, grubość ścianek 3,65 mm
    • Średnica metalowych kul łączących rury: 250 mm
    • Grubość lin sieci urządzenia: 18 mm
    • Ilość użytkowników: 56 osoby
    • Certyfikat potwierdzający zgodność z normą EN 1176-1:2017+A1:2023 oraz EN 1176-11:2014 wydany przez jednostkę akredytowaną przez Polskie Centrum Akredytacji (PCA) dla danego programu certyfikacji, co potwierdza logo PCA na certyfikacie
    • Dopuszcza się różnice wymiarów nie większe niż +/- 5%

    Materiały

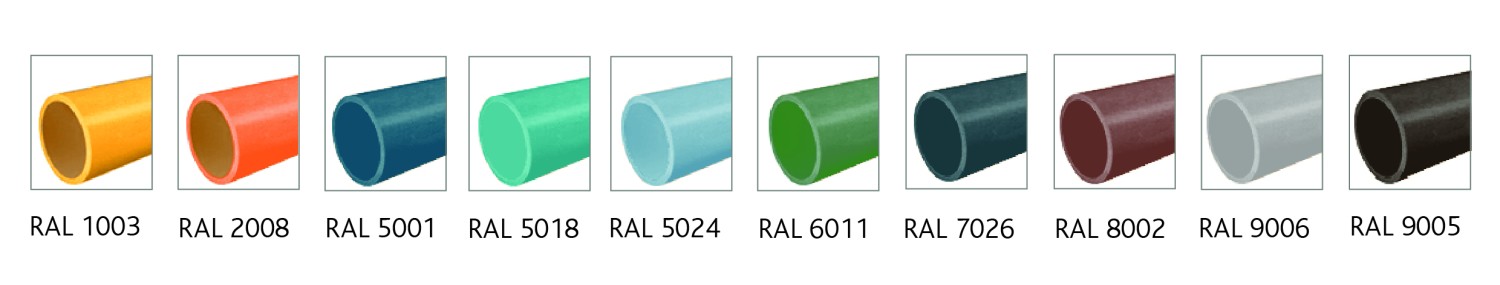

    • Konstrukcja wykonana jest ze stalowych rur zabezpieczonych antykorozyjne, malowanych proszkowo; rury mają średnicę 60 mm i grubość ścianek 3,65 mm.
    • Konstrukcja połączona jest metalowymi kulami o średnicy 250 mm, wewnątrz których znajduje się system regulacji naciągu lin.

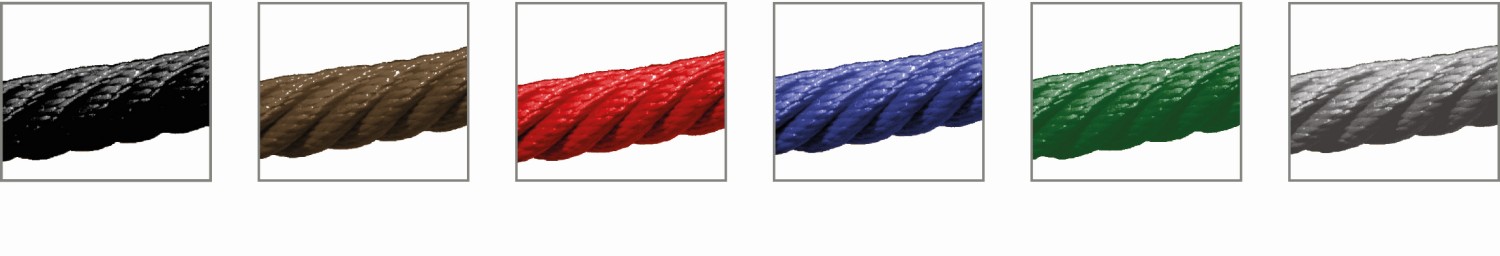

    • Liny posiadają grubość 18 mm i wykonane są z poliestrowej, zbrojonej liny: zbudowane są z rdzenia oraz z oplatających go 6-ciu zbrojonych żył. Liny są odporne na UV, a także trudnozapalne - co zapewnia bezpieczeństwo i stabilność kolorów przez wiele lat.
    • Łączniki lin, występujące w miejscach krzyżowania się lin, w formie fabrycznie zaciskanych aluminiowych kulek lub łączników, które nie wymagają wkręcania w liny żadnych wkrętów (co osłabia liny i stanowi zagrożenie skaleczenia dla użytkowników). Nie dopuszcza się także stosowania łączników plastikowych ani oplotu z drutu (np. w formie koniczynek, odkuwki itp.) co gwarantuje bezpieczeństwo użytkowników - eliminuje możliwość skaleczenia.
