    Pinto 55

    Kod produktu: CR-LI-P55

    Napisz do nas
    +48 91 422 33 99

    Pobierz pliki

    Specyfikacja:
    download iconPDF DOC
    Karta techniczna:
    download iconPDF
    Rysunki techniczne:
    download iconPDF DWG
    3D Modele:
    DWG

    Dane techniczne

    Opis produktu

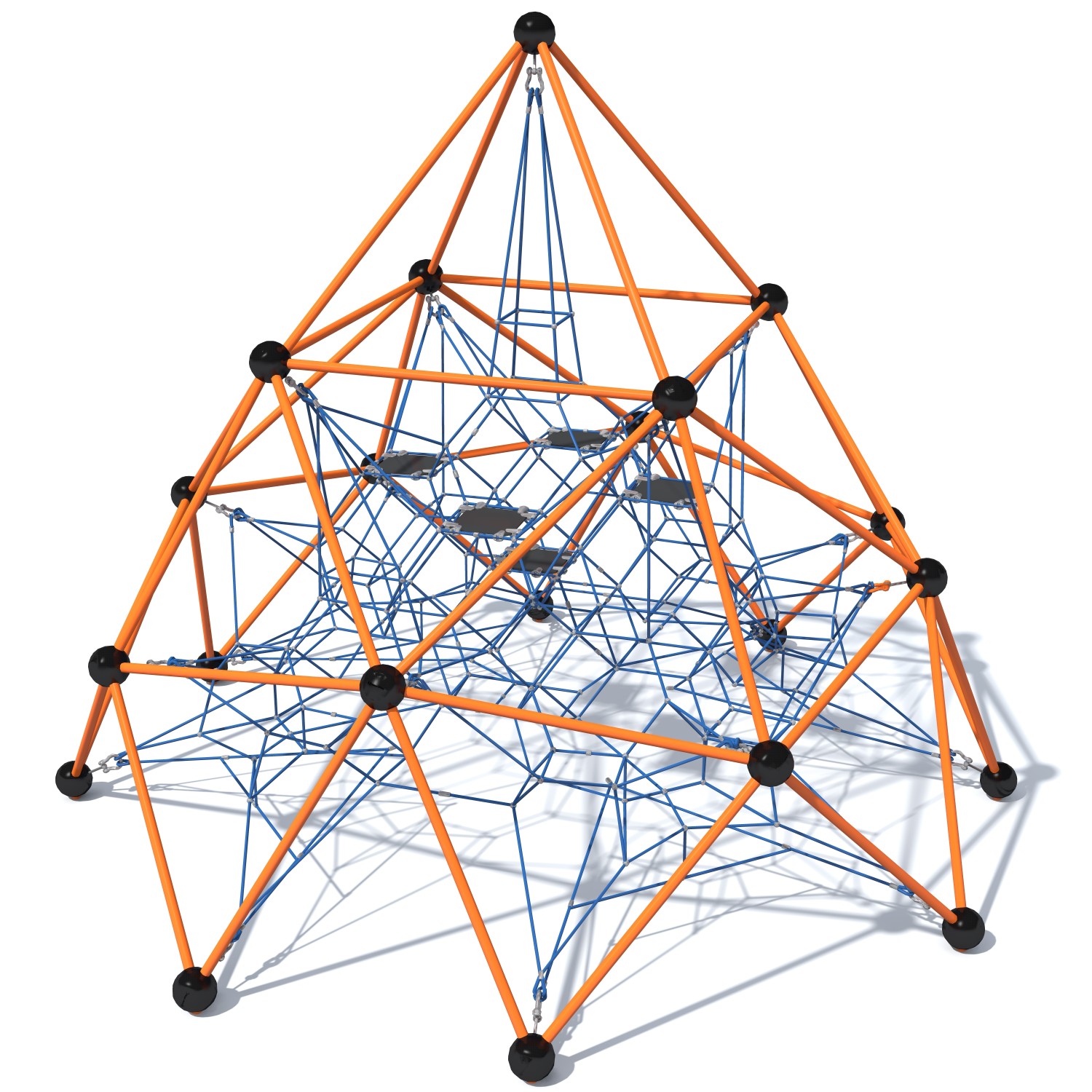

    Przestrzenna konstrukcja wspinaczkowa w kształcie stożka. Wielopoziomowa konstrukcja zbudowana jest z połączonych ze sobą stalowych rur i opiera się na 8 punktach podparcia rozchodzących się na zewnątrz bryły. Rury łączą się ze sobą za pomocą 21 aluminiowych kul, które tworzą wierzchołki konstrukcji. Przy każdej z kul znajduje się system regulacji naciągu lin. Przestrzeń wewnątrz urządzenia równomiernie wypełnia wielokierunkowa sieć zbudowana ze zbrojonych lin poliestrowych o grubości 18 mm. Łączenie krzyżujących się lin następuje poprzez fabrycznie zaciskane aluminiowe kulki lub łączniki, które nie wymagają wkręcania w nie żadnych wkrętów (co osłabia liny i stanowi zagrożenie skaleczenia dla użytkowników). Przedstawiony rysunek produktu stanowi integralną część opisu – produkt musi być zgodny z przedstawionym wyglądem.

    Urządzenie zawiera

    • Sztywną konstrukcję w kształcie stożka z 8 punktami podparcia, wykonaną ze stalowych rur o średnicy 60,3 mm i grubości ścianek 3,65 mm,
    • 21 aluminiowych kul łączących rury o średnicy 250 mm,
    • Sieć ze zbrojonych lin poliestrowych o grubości 18 mm symetrycznie rozchodzącą się wewnątrz urządzenia,
    • System regulacji naciągu lin znajdujący przy każdej z kul (w każdym punkcie łączenia się rur konstrukcyjnych),
    • Łączniki lin, występujące w miejscach krzyżowania się lin, w formie fabrycznie zaciskanych aluminiowych kulek lub łączników, które nie wymagają wkręcania w liny żadnych wkrętów (co osłabia liny i stanowi zagrożenie skaleczenia dla użytkowników). Nie dopuszcza się stosowania łączników plastikowych ani oplotu z drutu (np. w formie koniczynek, odkuwki itp.)

    Dane techniczne

    • Wymiary urządzenia (LxWxH): 5,90 x 5,90 x 5,50 m
    • Strefa bezpieczeństwa: 9,10 x 9,10 m
    • Maksymalna wysokość upadku: 2,01 m
    • Średnica rur konstrukcyjnych: 60,3 mm, grubość ścianek 3,65 mm
    • Średnica aluminiowych kul łączących rury: 250 mm
    • Grubość lin sieci urządzenia: 18 mm
    • Ilość użytkowników: 43 osoby

    Dopuszcza się różnice wymiarów nie większe niż +/- 5%

    Materiały

    • Konstrukcja wykonana jest ze stalowych rur zabezpieczonych antykorozyjne, malowanych proszkowo; rury mają średnicę 60,3 mm i grubość ścianek 3,65 mm.
    • Konstrukcja połączona jest aluminiowymi kulami o średnicy 250 mm.
    • Liny posiadają grubość 18 mm i wykonane są z poliestrowej, zbrojonej liny: zbudowane są z rdzenia oraz z oplatających go 6-ciu zbrojonych żył. Liny są odporne na UV, a także trudnozapalne - co zapewnia bezpieczeństwo i stabilność kolorów przez wiele lat.
    • Łączniki lin, występujące w miejscach krzyżowania się lin, w formie fabrycznie zaciskanych aluminiowych kulek lub łączników, które nie wymagają wkręcania w liny żadnych wkrętów (co osłabia liny i stanowi zagrożenie skaleczenia dla użytkowników). Nie dopuszcza się także stosowania łączników plastikowych ani oplotu z drutu (np. w formie koniczynek, odkuwki itp.) co gwarantuje bezpieczeństwo użytkowników - eliminuje możliwość skaleczenia.
