    Zestaw 14

    Kod produktu: KK-FW-022

    Napisz do nas
    +48 91 422 33 99

    Pobierz pliki

    Specyfikacja:
    download iconPDF DOC
    Karta techniczna:
    download iconPDF
    Rysunki techniczne:
    download iconPDF DWG
    3D Modele:
    DWG

    Dane techniczne

    Opis produktu

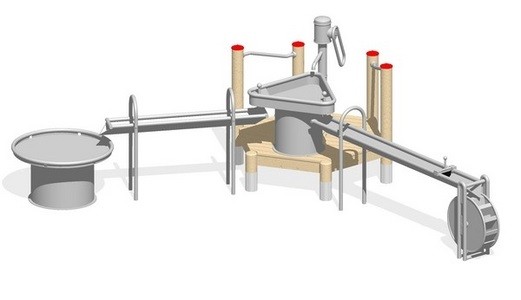

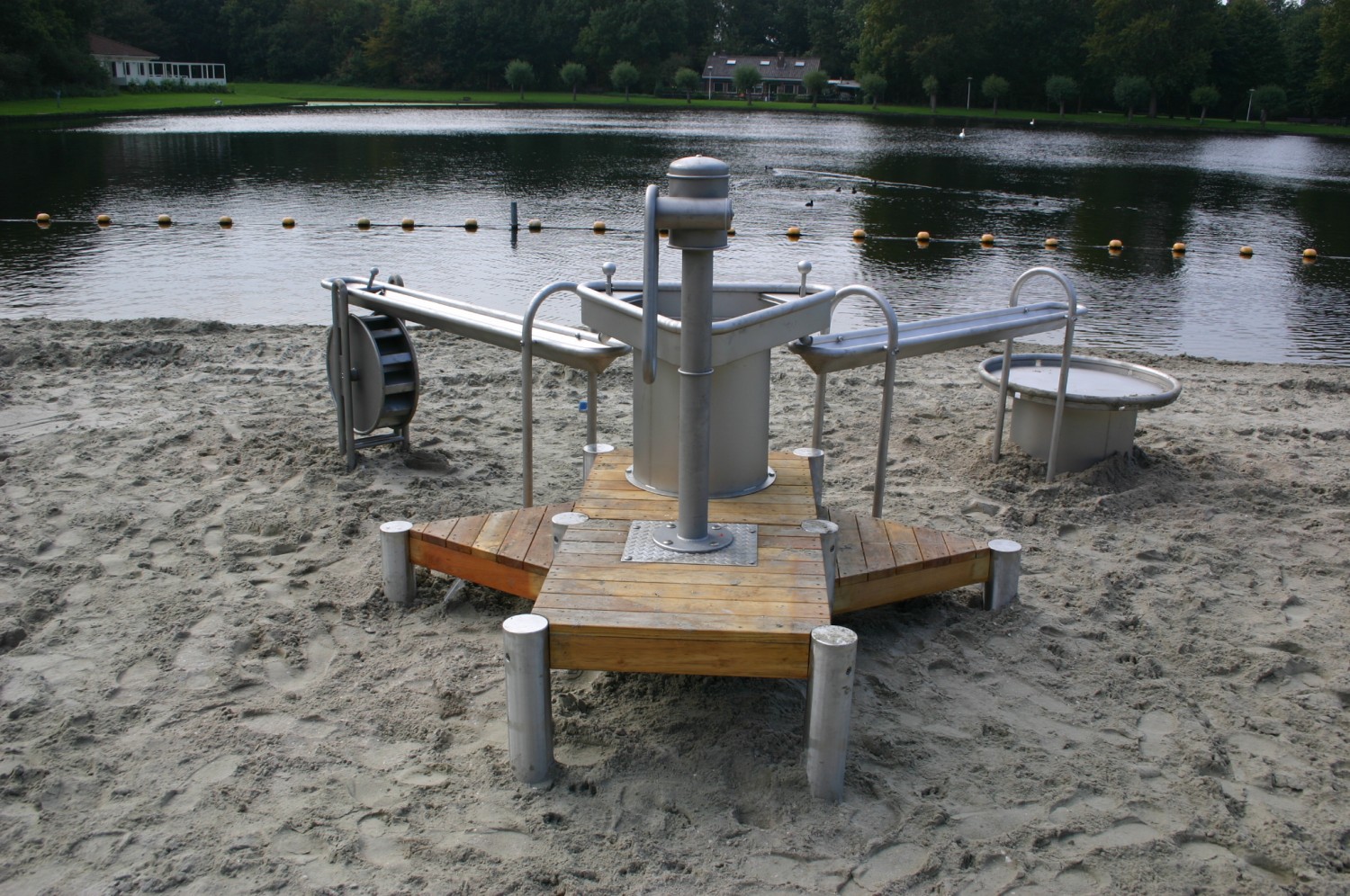

    Zestaw do zabawy z wodą, gdzie woda kaskadowo przemieszcza się z poziomu najwyższego do najniższego. Zawiera ręczną pompę wodną oraz trójkątny stół wodny (wraz z dwoma zaworami spustowymi), które umiejscowione są na podeście wykonanym z bardzo trwałego drewna z robinii akacjowej (w tym słupy z drewna klejonego). Od stołu wodnego promieniście odchodzą dwie rynny z odpływem bocznym, (z których jedna wyposażona jest w uchylną zastawkę spiętrzającą wodę) na których końcach stoją: okrągła misa wyposażona w 6 otworów spustowych oraz ruchoma konstrukcja "młyńskie koło". Urządzenie posiada certyfikat potwierdzający zgodność z normą EN 1176-1:2017. Certyfikat musi być ważny na dzień składania ofert. Przedstawiony rysunek produktu stanowi integralną część opisu – produkt musi być zgodny z przedstawionym wyglądem.

    Urządzenie zawiera

    • 1 ręczną pompę wodną wraz z zespołem zaworów (m.in. zawór próżniowy i reduktor ciśnienia),
    • 1 podest drewniany z robinii akacjowej wraz z kotwami (w tym słupy z drewna klejonego),
    • 1 trójkątny stół wodny wraz z dwoma zaworami spustowymi,
    • 1 rynnę z odpływem bocznym,
    • 1 rynnę z odpływem bocznym z uchylną zastawką wykończoną gumą,
    • 1 młyńskie koło,
    • 1 misę okrągłą z otworami spustowymi,
    • 6 słupków wykonanych z bardzo trwałego drewna klejonego z robinii akacjowej.

    Dane techniczne

    • Wymiary urządzenia (LxWxH): 5,35 x 2,85 x 1,60 m
    • Strefa bezpieczeństwa: 5,80 x 8,35 m
    • Maksymalna wysokość upadku: 0,90 m

    Dopuszcza się różnice wymiarów nie większe niż +/- 5%

    Materiały

    • Wszystkie elementy mające kontakt z wodą wykonane są ze stali nierdzewnej. Minimalna grubość ścianek: 2 mm.
    • Ręczna pompa wodna wykonana ze stali nierdzewnej. Posiada złącze przewodu ssącego 1 ¼ cala (średnica przewodu co najmniej ¾ cala). Pompa posiada spawaną, szczelną konstrukcję oraz mechanizm z wałkiem i łożyskiem tocznym.
    • Podest wykonany z drewna robinii akacjowej - deski o grubości 30 mm, strugane i frezowane. Podest dodatkowo wzmocniony jest profilowaną blachą nierdzewną.
    • Słupy podestu o średnicy 120 mm wykonane z laminowanego, klejonego drewna z robinii akacjowej. W dolnej części słupy są frezowane cylindrycznie i przedłużone rurami ze stali nierdzewnej (stanowiącymi kotwy). Słupy podestu zabezpieczone od góry metalowymi osłonami.
    • Rynny w kształcie litery „V” dla bezpieczeństwa wykończone na bokach rurą o średnicy 38 mm (nie dotyczy końców rynien).
    • Misa oraz stół dla bezpieczeństwa wykończone po obwodzie rurą o średnicy min. 33 mm.
    • Uchylne zastawki posiadają uchwyt ze stali nierdzewnej i dolną część ze wzmocnionej gumy.
