    Zestaw 18

    Kod produktu: KK-FW-030

    Napisz do nas
    +48 91 422 33 99

    Pobierz pliki

    Specyfikacja:
    download iconPDF DOC
    Karta techniczna:
    download iconPDF
    Rysunki techniczne:
    download iconPDF DWG
    3D Modele:
    DWG

    Dane techniczne

    Opis produktu

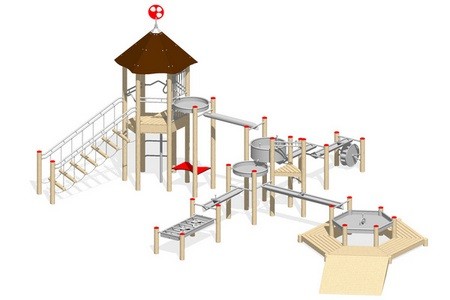

    Zestaw do zabawy z wodą, gdzie woda przedostaje się kaskadowo z poziomu najwyższego do najniższego. Zadaszony domek ze schodami to najwyższy element konstrukcji, skąd woda dostarczana przez ręczną pompę odprowadzana siecią rynien i mis spływa ku niższym elementom struktury. Na pewnym etapie trasa spływu wody rozdwaja się. Ostatecznie woda może spłynąć do młynu wodnego, stołu z przeszkodami lub sześciokątnego stołu wodnego z centralnie umieszonym zaworem spustowym. Urządzenie posiada certyfikat potwierdzający zgodność z normą EN 1176-1:2017 wydany przez jednostkę certyfikującą akredytowaną przez PCA lub równoważną jednostkę zagraniczną. Certyfikat musi być wydany w ramach akredytowanego programu certyfikacji, co potwierdza logotyp PCA lub równoważnej zagranicznej jednostki akredytującej, znajdujący się na certyfikacie. Certyfikat musi być ważny na dzień składania ofert. Do oferty powinien być załączony certyfikat oraz karta techniczna urządzenia. Przedstawiony rysunek produktu stanowi integralną część opisu – produkt musi być zgodny z przedstawionym wyglądem. Przedstawiony rysunek produktu stanowi integralną część opisu – produkt musi być zgodny z przedstawionym wyglądem.

    Urządzenie zawiera

    • 1 domek z daszkiem i ruchomymi schodkami,
    • 1 ręczną pompę wodną wraz z zespołem zaworów (m.in. zawór próżniowy i reduktor ciśnienia),
    • 1 podest drewniany z robinii akacjowej wraz z kotwami (w tym słupy z drewna klejonego),
    • 4 rynny z odpływem bocznym z uchylnymi zastawkami wykończonymi gumą,
    • 1 rynnę prostą w kształcie litery „V”,
    • 1 stół wodny z przeszkodami i otworem spustowym,
    • 1 sześciokątny stół wodny z centralnym zaworem spustowym oraz drewnianą platformą z podjazdem,
    • 1 młyn wodny,
    • 2 płaskie misy z otworami spustowymi,
    • 1 zbiornik na wodę z zaworem spustowym.

    Dane techniczne

    • Wymiary urządzenia (LxWxH): 11,55 x 8,40 x 4,80 m
    • Strefa bezpieczeństwa: 11,40 x 14,55 m
    • Maksymalna wysokość upadku: 1,80 m
    • Certyfikat potwierdzający zgodność z normą EN 1176-1:2017 wydany przez jednostkę akredytowaną przez Polskie Centrum Akredytacji (PCA) dla danego programu certyfikacji
    • Dopuszcza się różnice wymiarów nie większe niż +/- 5%

    Materiały

    • Wszystkie elementy, które mają kontakt z wodą wykonane są ze stali nierdzewnej. Minimalna grubość ścianek: 2 mm.
    • Misy i stoły dla bezpieczeństwa wykończone po obwodzie rurą o średnicy min. 33 mm.
    • Ręczna pompa wodna wykonana ze stali nierdzewnej. Posiada złącze przewodu ssącego 1 ¼ cala (średnica przewodu co najmniej ¾ cala). Pompa posiada spawaną, szczelną konstrukcję oraz mechanizm z wałkiem i łożyskiem tocznym.
    • Podesty wykonane są z drewna robinii akacjowej - deski o grubości 30 mm, strugane i frezowane. Podest z pompą dodatkowo wzmocniony jest profilowaną blachą nierdzewną.
    • Słupy podestów i słupy konstrukcyjne o średnicy 120 mm wykonane z laminowanego, klejonego drewna z robinii akacjowej. W dolnej części słupy są frezowane cylindrycznie i przedłużone rurami ze stali nierdzewnej (stanowiącymi kotwy). Słupy zabezpieczone od góry metalowymi osłonami.
    • Rynny w kształcie litery „V” dla bezpieczeństwa wykończone na bokach rurą o średnicy 38 mm (nie dotyczy końców rynien).
    • Uchylne zastawki posiadają uchwyt ze stali nierdzewnej i dolną część ze wzmocnionej gumy.
