    Zestaw 22

    Kod produktu: KK-FW-089

    Napisz do nas
    +48 91 422 33 99

    Pobierz pliki

    Specyfikacja:
    download iconPDF DOC
    Karta techniczna:
    download iconPDF
    Rysunki techniczne:
    download iconPDF DWG
    3D Modele:
    DWG

    Dane techniczne

    Opis produktu

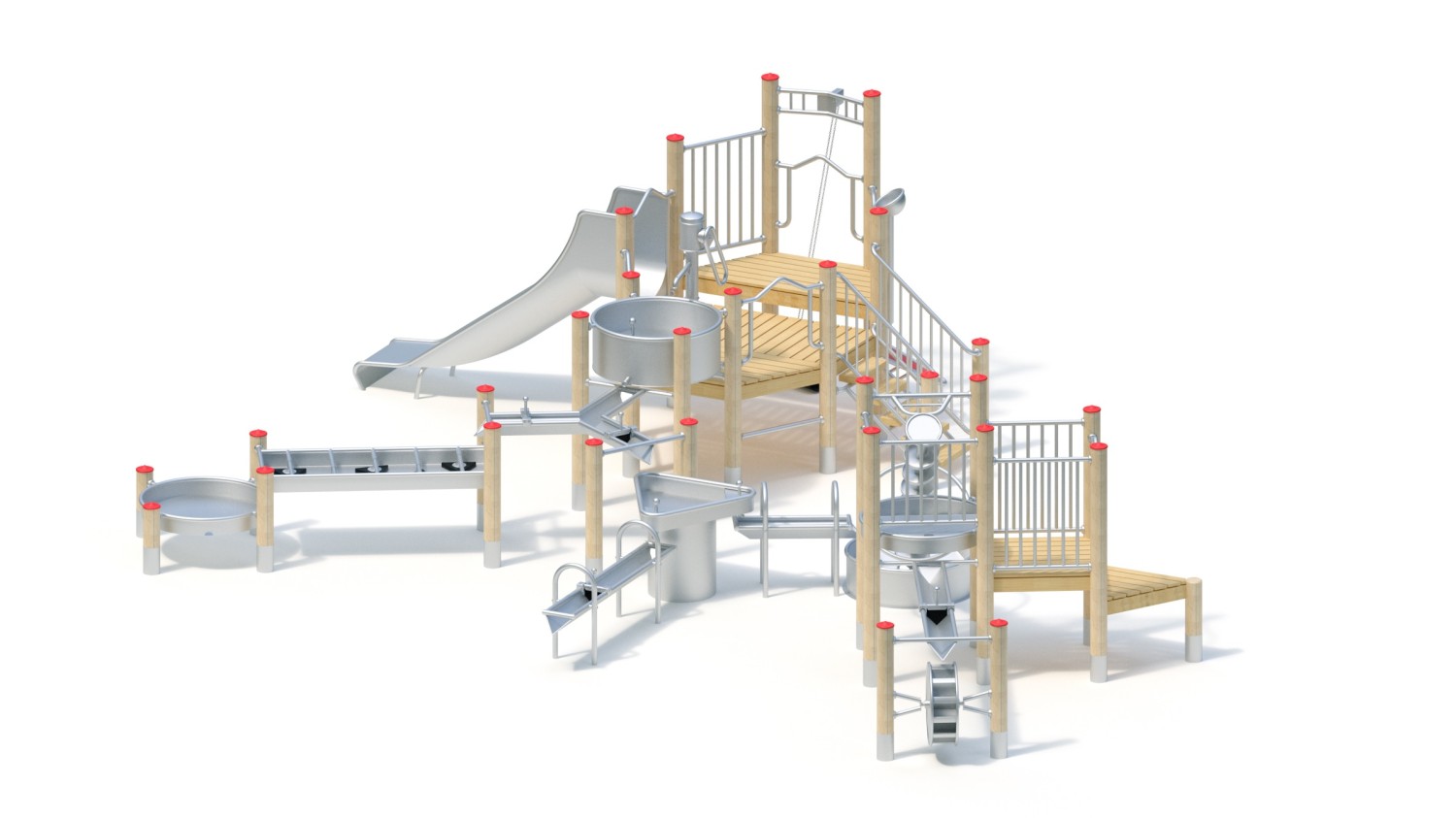

    Zestaw do zabawy z wodą, gdzie woda przedostaje się kaskadowo z poziomu najwyższego do najniższego. Wszystkie elementy wykonane są z bardzo trwałego drewna z robinii akacjowej (w tym słupy z drewna klejonego) oraz ze stali nierdzewnej. Niezwykle bogato wyposażony zestaw zawiera m.in. zjeżdżalnię, cztery drewniane podesty z robinii akacjowej, z czego jeden z ręczną pompą wodną, prostokątny stół wodny z przeszkodami, rynny z odpływem bocznym i uchylną zastawką wykończoną gumą, młyńskie koło, śrubę Archimedesa z kołem napędowym, misy i zbiorniki wodne z otworami spustowymi, trójkątny stół wodny z zaworem spustowym. Urządzenie posiada certyfikat potwierdzający zgodność z normą EN 1176-1:2017 wydany przez jednostkę certyfikującą akredytowaną przez PCA lub równoważną jednostkę zagraniczną. Certyfikat musi być wydany w ramach akredytowanego programu certyfikacji. Certyfikat musi być ważny na dzień składania ofert. Do oferty powinien być załączony certyfikat oraz karta techniczna urządzenia. Przedstawiony rysunek produktu stanowi integralną część opisu – produkt musi być zgodny z przedstawionym wyglądem.

    Urządzenie zawiera

    • 4 drewniane podesty oraz schody z robinii akacjowej,
    • 1 ręczną pompę wodną,
    • 1 zjeżdżalnię,
    • 2 zbiorniki wodne z zaworem spustowym,
    • 1 młyńskie koło,
    • 1 śrubę Archimedesa z kołem napędowym,
    • 1 prostokątny stół wodny z przeszkodami,
    • 2 rynny z odpływem bocznym wyposażone w uchylną zastawkę wykończoną gumą,
    • 3 rynny z odpływem bocznym, złożone i ułożone w kształt litery "Y" i z uchylnymi zastawkami,
    • 1 rynnę z odpływem bocznym,
    • 1 trójkątny stół wodny wraz z dwoma zaworami spustowymi,
    • 2 okrągłe misy wodne z otworami spustowymi,
    • 29 słupków wykonanych z bardzo trwałego drewna klejonego robinii akacjowej.

    Dane techniczne

    • Wymiary urządzenia (LxWxH): 7,98 x 7,32 x 2,30 m
    • Strefa bezpieczeństwa: 11,48 x 10,28 m
    • Maksymalna wysokość upadku: 1,00 m
    • Wysokość podestów: 0,60 m; 0,80 m; 1,00 m
    • Waga całkowita: 1 316,00 kg
    • Certyfikat potwierdzający zgodność z normą EN 1176-1:2017 wydany przez jednostkę akredytowaną dla danego programu certyfikacji,
    • Dopuszcza się różnice wymiarów nie większe niż +/- 5%

    Materiały

    • Słupy podestu o średnicy 120 mm wykonane z laminowanego, klejonego drewna z robinii akacjowej. W dolnej części słupy są frezowane cylindrycznie i przedłużone rurami ze stali nierdzewnej (stanowiącymi kotwy). Słupy podestu zabezpieczone od góry metalowymi osłonami.
    • Podest wykonany z drewna robinii akacjowej - deski o grubości 30 mm, strugane i frezowane. Podest z pompą dodatkowo wzmocniony jest profilowaną blachą nierdzewną.
    • Młyńskie koło Ø 0,60 m składające się z 12 łopatek. Grubość blachy 2,5 mm ze wspornikiem, rura Ø 38 mm, przygotowana do umieszczenia kanału wodnego. Koło wodne zamontowane w łożysku rolkowym.
    • Wszystkie rynny, misy, stoły wodne i inne urządzenia mające kontakt z wodą wykonane są ze stali nierdzewnej, minimalna grubość ścianek: 2 mm.
    • Misy i stoły dla bezpieczeństwa wykończone po obwodzie rurą o średnicy min. 33 mm.
    • Ręczna pompa wodna wykonana ze stali nierdzewnej. Posiada złącze przewodu ssącego 1 ¼ cala (średnica przewodu co najmniej ¾ cala). Pompa posiada spawaną, szczelną konstrukcję oraz mechanizm z wałkiem i łożyskiem tocznym.
    • Rynna w kształcie "Y" wykonana ze stali nierdzewnej, minimalna grubość ścianek: 2 mm / rura Ø 38 mm.
    • Rynny w kształcie litery „V” dla bezpieczeństwa wykończone na bokach rurą o średnicy 38 mm (nie dotyczy końców rynien).
    • Uchylne zastawki posiadają uchwyt ze stali nierdzewnej i dolną część ze wzmocnionej gumy.
    • Śruba Archimedesa (2,00 m) z napędem koła ręcznego o średnicy zewnętrznej 0,25 m i promieniu koła ręcznego 0,80 m, konstrukcja spawana ze stali nierdzewnej na łożyskach tocznych, łożysko stopkowe do przykręcania.
