    Zestaw 16

    Kod produktu: KK-FW-026

    Napisz do nas
    +48 91 422 33 99

    Pobierz pliki

    Specyfikacja:
    download iconPDF DOC
    Karta techniczna:
    download iconPDF
    Rysunki techniczne:
    download iconPDF DWG
    3D Modele:
    DWG

    Dane techniczne

    Opis produktu

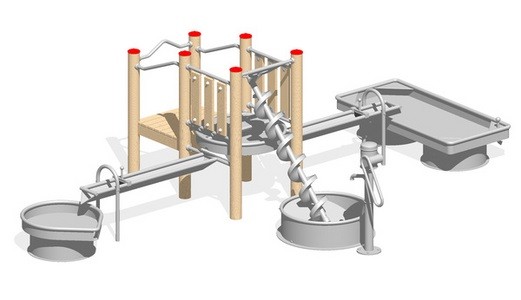

    Zestaw do zabawy z wodą, gdzie woda przedostaje się kaskadowo z poziomu najwyższego do najniższego. Zawiera dwie platformy, z których jedna wykończona jest drewnianym podestem wykonanym z robinii akacjowej, a druga wyposażona jest w okrągłą misę z otworami spustowymi. Misa napełniana jest poprzez śrubę Archimedesa osadzoną w zbiorniku wodnym. Wodę do zbiornika dostarcza ręczna pompa wodna. Po dwóch stronach okrągłej misy umiejscowione są rynny wyposażone w uchylne zastawki spiętrzające wodę. Na końcu jednej rynny umieszczono prostokątny stół wodny, a na końcu drugiej okrągły stół wodny. Obydwa stoły wyposażono dodatkowo w elementy pozwalające wodzie na swobodny odpływ. Platformy zestawu osadzone są na słupkach konstrukcyjnych wykonanych z bardzo trwałego drewna klejonego robinii akacjowej. Urządzenie posiada certyfikat potwierdzający zgodność z normą EN 1176-1:2017. Certyfikat musi być ważny na dzień składania ofert. Przedstawiony rysunek produktu stanowi integralną część opisu – produkt musi być zgodny z przedstawionym wyglądem.

    Urządzenie zawiera

    • 1 ręczną pompę wodną wraz z zespołem zaworów (m.in. zawór próżniowy i reduktor ciśnienia),
    • 1 podest drewniany z robinii akacjowej,
    • 1 platformę z okrągłą misą z otworami spustowymi,
    • 1 rynnę z odpływem bocznym z uchylną zastawką wykończoną gumą,
    • 1 rynnę z odpływem dolnym z uchylną zastawką wykończoną gumą,
    • 1 zbiornik na wodę,
    • 1 śrubę Archimedesa,
    • 1 okrągły stół wodny z otworem odpływowym,
    • 1 prostokątny stół wodny z zaworem spustowym,
    • 6 słupków wykonanych z bardzo trwałego drewna klejonego z robinii akacjowej.

    Dane techniczne

    • Wymiary urządzenia (LxWxH): 5,60 x 3,60 x 1,65 m
    • Strefa bezpieczeństwa: 6,65 x 8,60 m
    • Maksymalna wysokość upadku: 0,75 m

    Dopuszcza się różnice wymiarów nie większe niż +/- 5%

    Materiały

    • Wszystkie elementy mające kontakt z wodą wykonane są ze stali nierdzewnej. Minimalna grubość ścianek: 2 mm.
    • Misy i stoły dla bezpieczeństwa wykończone po obwodzie rurą o średnicy min. 33 mm.
    • Ręczna pompa wodna wykonana ze stali nierdzewnej. Posiada złącze przewodu ssącego 1 ¼ cala (średnica przewodu co najmniej ¾ cala). Pompa posiada spawaną, szczelną konstrukcję oraz mechanizm z wałkiem i łożyskiem tocznym.
    • Podest wykonany z drewna robinii akacjowej - deski o grubości 30 mm, strugane i frezowane.
    • Słupy konstrukcyjne o średnicy 120 mm wykonane z laminowanego, klejonego drewna z robinii akacjowej. W dolnej części słupy są frezowane cylindrycznie i przedłużone rurami ze stali nierdzewnej (stanowiącymi kotwy). Słupy zabezpieczone od góry metalowymi osłonami.
    • Rynna w kształcie litery „V” (z odpływem bocznym) dla bezpieczeństwa wykończona jest na bokach rurą o średnicy 38 mm (nie dotyczy końców rynien).
    • Rynna w kształcie litery „V” (z odpływem dolnym) dla bezpieczeństwa wykończona jest na bokach rurą o średnicy 38 mm.
    • Uchylne zastawki posiadają uchwyt ze stali nierdzewnej i dolną część ze wzmocnionej gumy.
