Zestaw 17

Kod produktu: KK-FW-028

Napisz do nas

+48 91 422 33 99

Pobierz pliki

Specyfikacja:

Pobierz PDF

Pobierz DOC

Karta techniczna:

Pobierz PDF

Rysunki techniczne:

Pobierz PDF

Pobierz DWG

3D Modele:

Pobierz DWG

Opis produktu

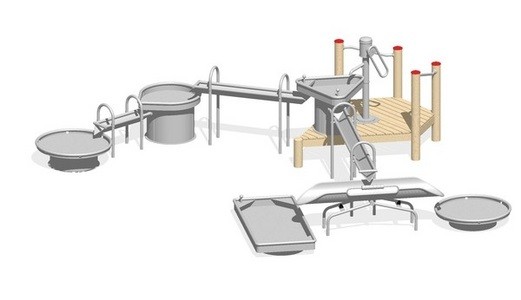

Zestaw do zabawy z wodą, gdzie woda przedostaje się kaskadowo z poziomu najwyższego do najniższego. Zawiera ręczną pompę wodną umocowaną na podeście wykonanym z bardzo trwałego drewna z robinii akacjowej (w tym słupy z drewna klejonego), trójkątny stół wodny z dwoma zaworami spustowymi. Ze stołu woda spływa dwoma rynnami. Rynna z odpływem dolnym doprowadza wodę do okrągłego stołu wodnego, skąd przedostanie się do okrągłej misy. Pochyła rynna z odpływem bocznym doprowadza wodę do wagi wodnej. Z wagi woda może trafić do prostokątnego stołu wodnego lub do okrągłej misy. Wszystkie stoły i misy wyposażone są w elementy pozwalające wodzie na swobodny odpływ. Urządzenie posiada certyfikat potwierdzający zgodność z normą EN 1176-1:2017

Urządzenie zawiera

Ręczną pompę wodną wraz z zespołem zaworów (m.in. zawór próżniowy i reduktor ciśnienia)
Trójkątny stół wodny z dwoma zaworami spustowymi
Podest drewniany z robinii akacjowej (w tym słupy z drewna klejonego), wraz z kotwami
Rynnę z odpływem bocznym
Rynnę z odpływem dolnym
Pochyłą rynnę z odpływem bocznym
2 misy okrągłe z otworami spustowymi
Okrągły stół wodny z otworem spustowym
Prostokątny stół wodny z zaworem spustowym
Wagę wodną dużą
5 słupków wykonanych z bardzo trwałego drewna klejonego z robinii akacjowej

Dane techniczne

Wymiary urządzenia (LxWxH): 6,30 x 4,95 x 1,60 m
Strefa bezpieczeństwa: 7,95 x 9,30 m
Maksymalna wysokość upadku: 0,90 m

Dopuszcza się różnice wymiarów nie większe niż +/- 5%

Materiały

Wszystkie elementy mające kontakt z wodą wykonane są ze stali nierdzewnej. Minimalna grubość ścinek: 2 mm.
Podest wykonany z drewna robinii akacjowej - deski o grubości 30 mm, strugane i frezowane. Podest dodatkowo wzmocniony jest profilowaną blachą nierdzewną.
Słupy podestu o średnicy 120 mm wykonane z laminowanego, klejonego drewna z robinii akacjowej. W dolnej części słupy są frezowane cylindrycznie i przedłużone rurami ze stali nierdzewnej (stanowiącymi kotwy). Słupy podestu zabezpieczone od góry metalowymi osłonami.
Rynny w kształcie litery „V” dla bezpieczeństwa wykończone na bokach rurą o średnicy 38 mm (nie dotyczy końców rynien).
Misy i stoły dla bezpieczeństwa wykończone po obwodzie rurą o średnicy min. 33 mm.
