Zestaw 25

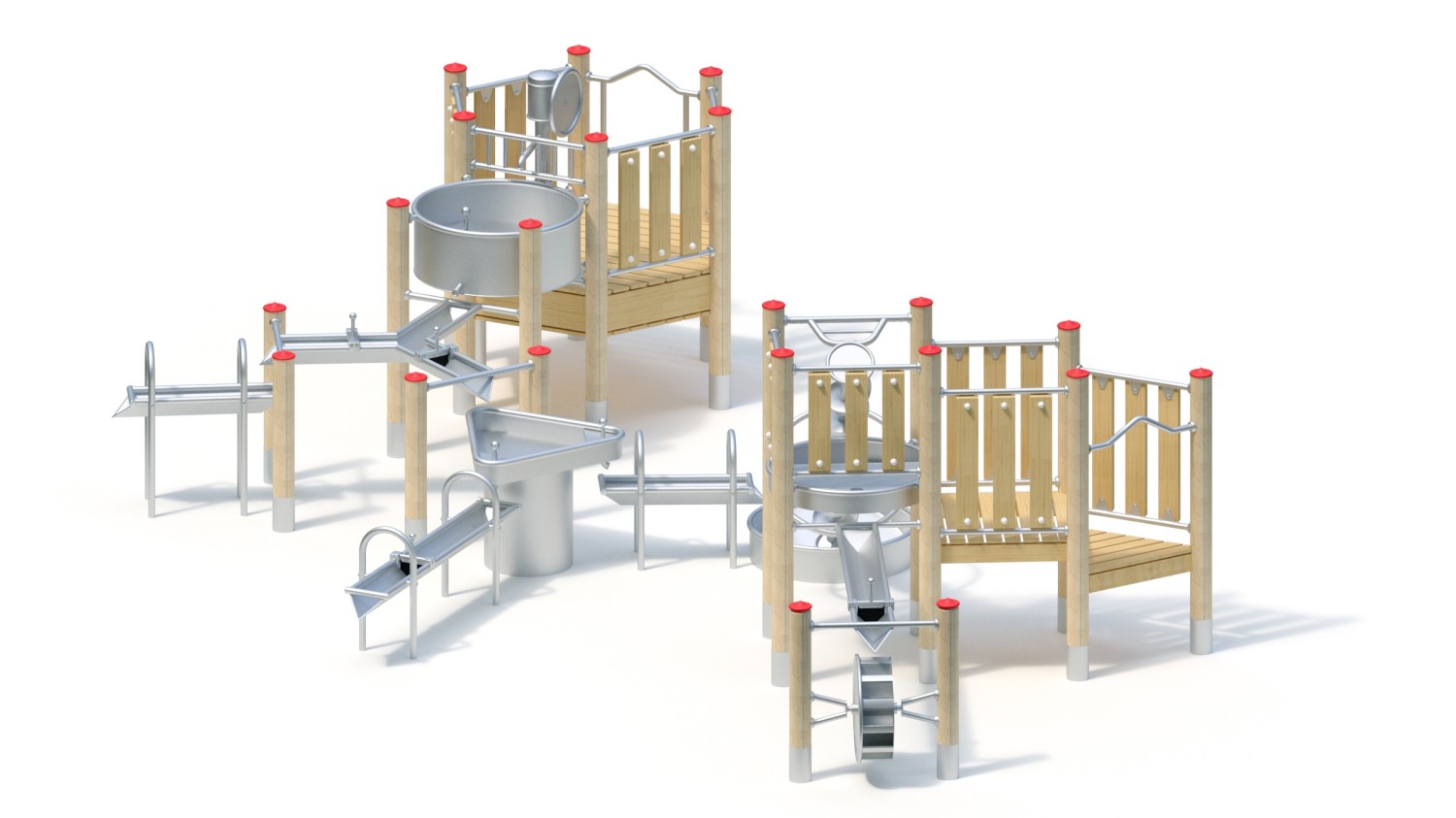

Zestaw do zabawy z wodą, gdzie woda przedostaje się kaskadowo z poziomu najwyższego do najniższego. Wszystkie elementy wykonane są z bardzo trwałego drewna z robinii akacjowej (w tym słupy z drewna klejonego) oraz ze stali nierdzewnej. Niezwykle bogato wyposażony zestaw zawiera m.in. 3 podesty drewniane z robinii akacjowej, z czego jeden z ręczną pompą kołową, dwa zbiorniki wodne z zaworem spustowym, trójkątny stół wodny z zaworami spustowymi, młyńskie koło, śrubę Archimedesa z kołem napędowym, okrągły misę z podziałką, dwie rynny z odpływem bocznym, dwie rynny z odpływem bocznym i uchylną zastawką, 3 rynny z odpływem bocznym złożone z kształt litery "Y" z uchylną zastawką. Urządzenie posiada certyfikat potwierdzający zgodność z normą EN 1176-1:2017 wydany przez jednostkę certyfikującą akredytowaną przez PCA lub równoważną jednostkę zagraniczną. Certyfikat musi być wydany w ramach akredytowanego programu certyfikacji. Certyfikat musi być ważny na dzień składania ofert. Do oferty powinien być załączony certyfikat oraz karta techniczna urządzenia. Przedstawiony rysunek produktu stanowi integralną część opisu – produkt musi być zgodny z przedstawionym wyglądem.

Urządzenie zawiera

• 3 drewniane podesty z robinii akacjowej,
• 1 ręczną pompę kołową wraz z zespołem zaworów (m.in. zawór próżniowy i reduktor ciśnienia),
• 2 zbiorniki wodne z zaworem spustowym,
• 1 trójkątny stół wodny z zaworami spustowymi,
• 1 młyńskie koło,
• 1 śrubę Archimedesa z kołem napędowym,
• 1 misę z podziałką i zaworem spustowym,
• 2 rynny z odpływem bocznym,
• 2 rynny wyposażone w uchylną zastawkę wykończoną gumą,
• 3 rynny z odpływem bocznym złożone z kształt litery "Y" z uchylną zastawką,
• 1 okrągłą misę z podziałką,
• 21 słupków wykonanych z bardzo trwałego drewna klejonego robinii akacjowej.

Dane techniczne

• Wymiary urządzenia (LxWxH): 6,40 x 6,25 x 2,00 m
• Strefa bezpieczeństwa: 9,40 x 9,25 m
• Maksymalna wysokość upadku: 1,15 m
• Wysokość podestów: 0,60 m; 0,80 m;
• Waga całkowita: 1 096 kg
• Certyfikat potwierdzający zgodność z normą EN 1176-1:2017 wydany przez jednostkę akredytowaną dla danego programu certyfikacji
• Dopuszcza się różnice wymiarów nie większe niż +/- 5%

Materiały

• Słupy podestu o średnicy 120 mm wykonane z laminowanego, klejonego drewna z robinii akacjowej. W dolnej części słupy są frezowane cylindrycznie i przedłużone rurami ze stali nierdzewnej (stanowiącymi kotwy). Słupy podestu zabezpieczone od góry metalowymi osłonami.
• Młyńskie koło Ø 0,60 m składające się z 12 łopatek. Grubość blachy 2,5 mm ze wspornikiem, rura Ø 38 mm, przygotowana do umieszczenia kanału wodnego. Koło wodne zamontowane w łożysku rolkowym.
• Podest wykonany z drewna robinii akacjowej - deski o grubości 30 mm, strugane i frezowane. Podest z pompą dodatkowo wzmocniony jest profilowaną blachą nierdzewną.
• Pompa kołowa wykonana ze stali nierdzewnej, posiada złącze przewodu ssącego 1 ¼ cala (średnica przewodu co najmniej ¾ cala). Pompa posiada spawaną, szczelną konstrukcję oraz mechanizm z łożyskiem tocznym.
• Rynna w kształcie "Y" wykonana ze stali nierdzewnej, minimalna grubość ścianek: 2 mm,
• Rynny w kształcie litery „V” dla bezpieczeństwa wykończone na bokach rurą o średnicy 38 mm (nie dotyczy końców rynien).
• Uchylne zastawki posiadają uchwyt ze stali nierdzewnej i dolną część ze wzmocnionej gumy.
• Śruba Archimedesa (2,00 m) z napędem koła ręcznego o średnicy zewnętrznej 0,25 m i promieniu koła ręcznego 0,80 m, konstrukcja spawana ze stali nierdzewnej na łożyskach tocznych, łożysko stopkowe do przykręcania.
• Wszystkie rynny, misy, stoły wodne i inne urządzenia mające kontakt z wodą wykonane są ze stali nierdzewnej, minimalna grubość ścianek: 2 mm.
• Misy i stoły dla bezpieczeństwa wykończone po obwodzie rurą o średnicy min. 33 mm.
