Zestaw Wieża 10
Kod produktu: 9-11520-001
Opis

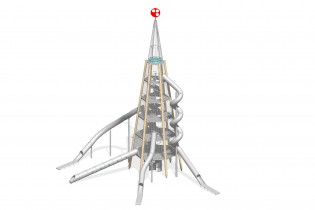

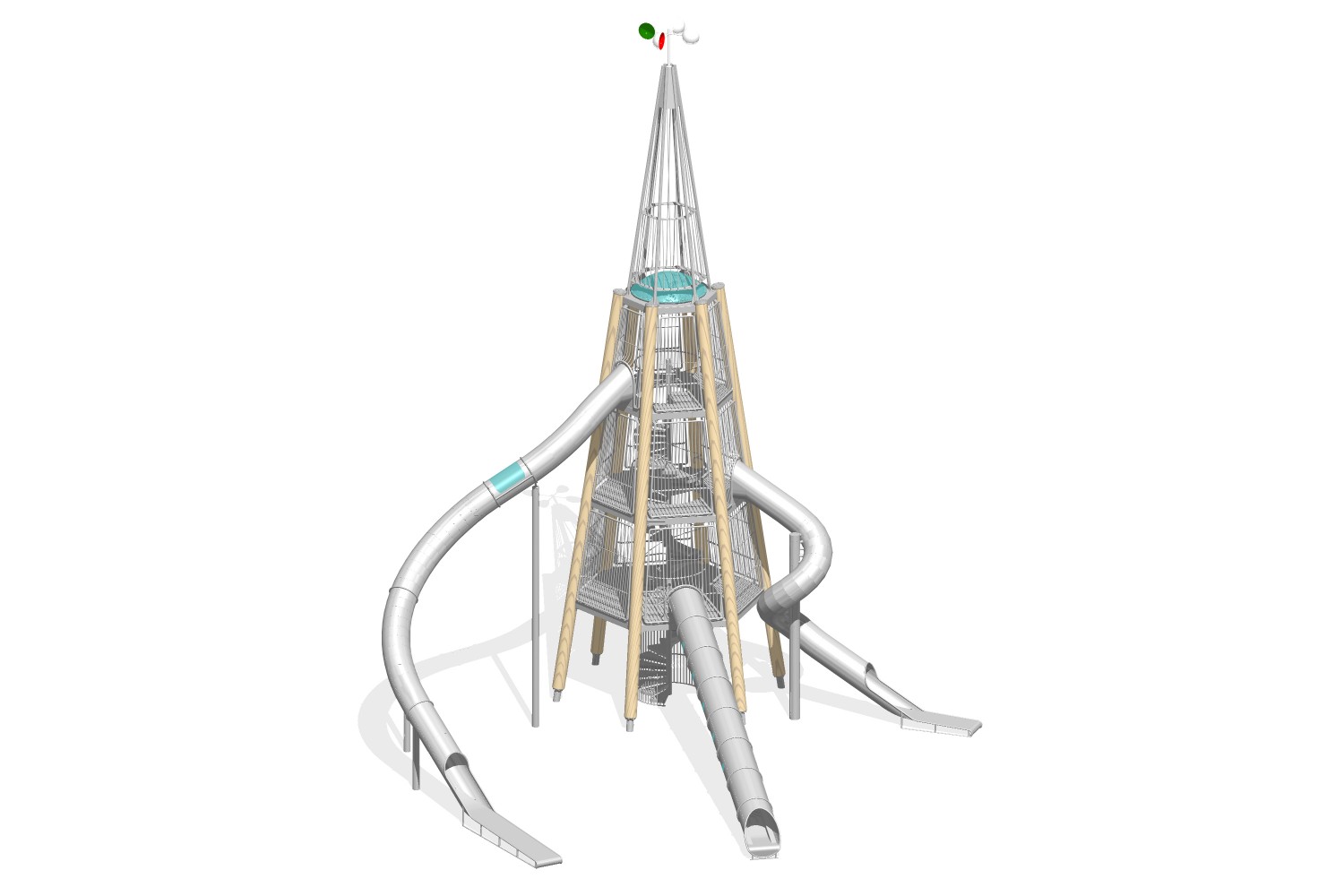

Stożkowa wieża z pojedynczymi ślizgami tunelowymi umieszczonymi na każdej z trzech kondygnacji. Konstrukcja nośna wykonana ze słupów ze stali galwanizowanej lub z drewna typu robinia w technologii klejonej. Całość wieży otoczona jest ochronną kratą, a wewnątrz znajdują się spiralne schody, które prowadzą na każdy poziom wieży. Na szczycie wieży umieszczony jest ozdobny wiatrowskaz. Urządzenie przeznaczone jest dla dzieci od 6 lat.
Urządzenie zawiera
- 3 sześcioboczne platformy na różnych poziomach, zabezpieczone kratami ochronnymi,
- 1 ślizg tunelowy prosty (3 m); nachylenie: 15°,
- 1 ślizg tunelowy łukowy z przezroczystym okienkiem (9 m); nachylenie: 30°/36°,
- 1 ślizg tunelowy kręty (6 m); nachylenie: 30°/38°,
- 3 schody spiralne łączące poszczególne poziomy,
- 1 obrotowy wiatrowskaz,
- 6 słupów konstrukcyjnych,
- 1 szpiczasty dach wieży z przezroczystą kopułą.
Dane techniczne
- Wymiary urządzenia (LxWxH): 18,20 x 15,00 x 20,00 m
- Strefa bezpieczeństwa: 21,50 x 18,50 m
- Maksymalna wysokość upadku: 0,90 m
- Wysokości platform: 3,00/6,00/9,00 m
Dopuszcza się różnice wymiarów nie większe niż +/- 5%
Materiały
- Platformy wykonane są ze stali nierdzewnej;
- Ślizgi tunelowe wykonane są ze stali nierdzewnej;
- Schody w kształcie spirali wykonane są ze stali nierdzewnej, biegną od poziomu gruntu do wysokości podestu 9 m;
- Kraty ochronne i balustrady wykonane ze stali nierdzewnej polerowanej, średnica rur: 21,3/48,3 mm;
- Słupy konstrukcyjne wykonane są ze stali galwanizowanej; średnica słupa: 193,7 x 4 mm. Opcjonalnie słupy mogą być malowane na kolory: żółty/RAL 1021; czerwony/RAL 2002, niebieski/RAL 5015; zielony/RAL 6018; czarny/RAL 9005, lub z drewna typu robinia w technologii klejonej
- Kotwy wykonane ze stali nierdzewnej- łączą fundament ze słupami konstrukcyjnymi;
- Wiatrowskaz wykonany jest ze stali nierdzewnej;
- Dach wieży wykonany jest ze stali nierdzewnej, średnica rur: 20/90 mm;
- Betonowe fundamenty: 6 szt. 1,20 x 1,00 x 0,90 m, 5 szt. 1,00 x 0,40 x 0,40 m, 3 szt. 0,60 x 0,60 x 0,60 m, 1 szt. 0,80 x 0,80 x 1,00 m, 3 szt. 1,00 x 0,40 x 0,40 m, 1 szt. 1,20 x 0,40 x 0,40 m.
Przedstawiony rysunek produktu może nieznacznie różnić się od rzeczywistego produktu.
