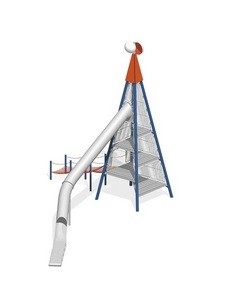

Zestaw Wieża 8

Kod produktu: 9-10105-001

Opis produktu

Opis

Urządzenie w formie sześciopoziomowej wieży o kształcie stożka. Konstrukcja nośna składa się z słupów wykonanych ze stali galwanizowanej. Platformy są osłonięte stalowymi panelami. Z najwyższego poziomu można zjechać zjeżdżalnią łukową. Na drugi poziom można się dostać przy pomocy drabinki. Urządzenie przeznaczone jest dla dzieci od 8 lat.

Urządzenie zawiera

6 trójkątnych platform na różnych poziomach, zabezpieczone kratami ochronnymi,
1 ślizg tunelowy łukowy (4 m), nachylenie: 30 ° / 36 °
1 drabinkę wejściową w formie trapu, prowadzącą na drugą platformę,
1 wiatrowskaz,
4 słupy konstrukcyjne,
1 szpiczasty dach wieży.

Dane techniczne

Wymiary urządzenia: 12,00 x 16,30 x 11,60 m
Strefa bezpieczeństwa: 14,95 x 19,60 m
Maksymalna wysokość upadku: 2,00 m
Wysokości platform: 1,00/2,00/3,00/4,00/5,00/6,00 m
Wysokość wieży: 10,50 m + wiatrowskaz 1,10 m

Dopuszcza się różnice wymiarów nie większe niż +/- 5%

Materiały

Platformy ze stali nierdzewnej lub drewna,
Ślizg tunelowy wykonany ze stali nierdzewnej,
Liny drabinki ? 16 mm, kolor czerwony,
Kraty ochronne i balustrady wykonane są ze stali nierdzewnej polerowanej, średnica rur: 21/33,7 mm,
Słupy konstrukcyjne wykonane są ze stali galwanizowanej; średnica słupa: 193,7 x 4 mm,
Dach wieży wykonany z tworzywa HPL gr 15 mm do wyboru kolor: żółty, czerwony, zielony lub niebieski,
Betonowe fundamenty: 4 szt. 1,00 x 1,00 x 0,50 m, 1 szt. 0,60 x 0,60 x 0,60 m, 5 szt. 1,00 x 0,40 x 0,40 m, 6 szt. 0,60 x 0,60 x 0,60 m.

Przedstawiony rysunek produktu może nieznacznie różnić się od rzeczywistego produktu.
