Zestaw Wieża 6

Kod produktu: 9-10085-039

Opis produktu

Opis

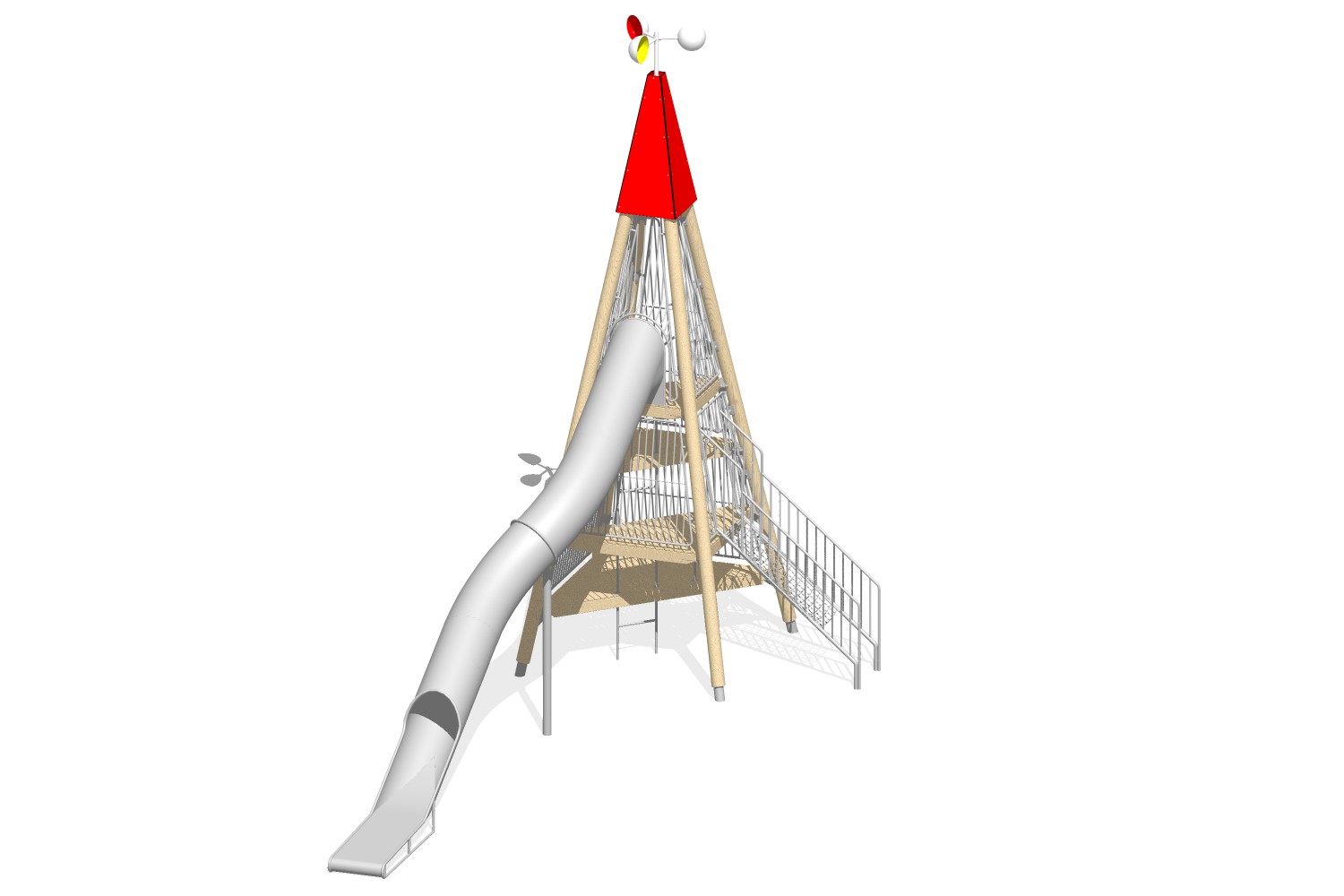

Stożkowa wieża z jedną zjeżdżalnią tunelową oraz platformami umieszczonymi na czterech kondygnacjach. Konstrukcja nośna składa się z słupów wykonanych ze stali galwanizowanej lub drewna typu robinia w technologii klejonej. Całość wieży otoczona jest ochronną kratą, a wewnątrz znajdują się drabinki. Na drugi poziom wieży można się dostać za pomocą metalowej drabinki które prowadzą na każdy poziom konstrukcji. Na szczycie wieży umieszczony jest ozdobny wiatrowskaz. Urządzenie przeznaczone jest dla dzieci od 8 lat.

Urządzenie zawiera

4 trójkątne platformy na różnych poziomach, zabezpieczone kratami ochronnymi,
1 zjeżdżalnię tunelową, łukową,
1 drabinkę wejściową, prowadzącą na drugą platformę,
4 drabinki proste łączące poszczególne poziomy,
1 wiatrowskaz,
4 słupy konstrukcyjne,
1 szpiczasty dach wieży.

Dane techniczne

Wymiary urządzenia (LxWxH): 4,75 x 11,70 x 9,40 m
Strefa bezpieczeństwa: 15,20 x 7,75 m
Maksymalna wysokość upadku: 2,00 m
Wysokości platform: 1,00/2,00/3,00/4,00 m
Wysokość wieży: 8,50 m + wiatrowskaz 0,90 m

Dopuszcza się różnice wymiarów nie większe niż +/- 5%

Materiały

Konstrukcja platform wykonana ze stali nierdzewnej lub drewna,
Ślizg tunelowy wykonany jest ze stali nierdzewnej,
Drabinki wykonane są ze stali nierdzewnej,
Kraty ochronne i balustrady wykonane ze stali nierdzewnej, średnica rur: 21/33,7 mm,
Słupy konstrukcyjne wykonane są ze stali galwanizowanej; średnica słupa: 193,7 x 4 mm. Opcjonalnie słupy mogą być malowane na kolory: żółty/RAL 1021; czerwony/RAL 2002, niebieski/RAL 5015; zielony/RAL 6018; czarny/RAL 9005, lub z drewna typu robinia w technologii klejonej
Kotwy wykonane ze stali nierdzewnej - łączą fundament ze słupami konstrukcyjnymi,
Zwieńczenie wieży wykonane z tworzywa HPL gr 15 mm, kolor dachu czerwony, ale można wybrać alternatywnie: żółty, niebieski lub zielony,
Betonowe fundamenty: 4 szt. 1,00 x 1,00 x 0,50 m, 3 szt. 1,00 x 0,40 x 0,40 m, 1 szt. 0,40 x 0,40 x 0,60 m, 1 szt. 0,30 x 0,30 x 0,40 m.

Przedstawiony rysunek produktu może nieznacznie różnić się od rzeczywistego produktu.
