    Zestaw Wieża 4

    Kod produktu: 9-11523-017

    Napisz do nas
    +48 91 422 33 99

    Pobierz pliki

    Specyfikacja:
    Karta techniczna:
    Rysunki techniczne:

    Dane techniczne

    Opis produktu

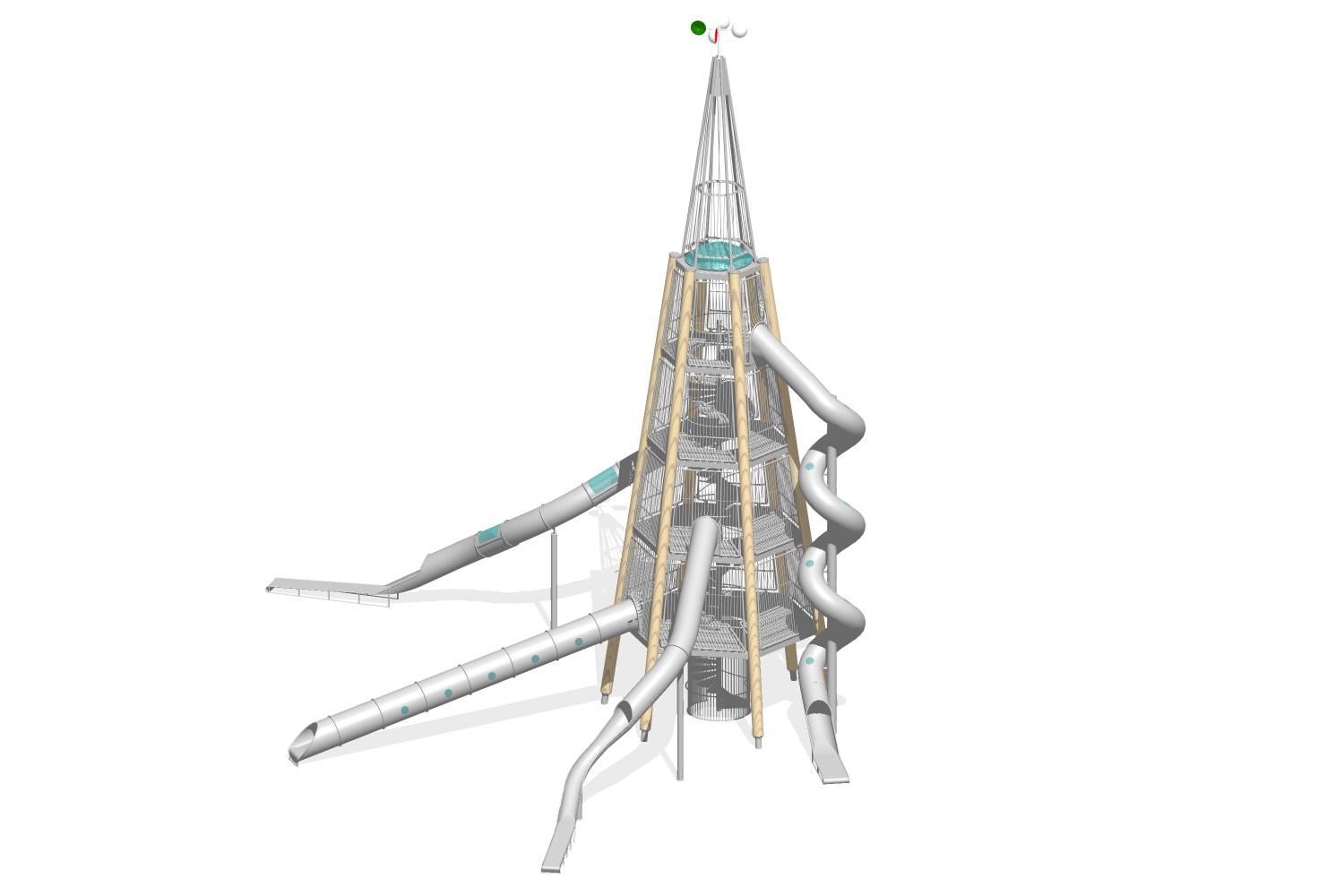

    Stożkowa wieża z czterema pojedynczymi ślizgami tunelowymi, umieszczonymi na każdej z czterech kondygnacji. Konstrukcja nośna składa się ze słupów wykonanych ze stali galwanizowanej lub z drewna typu modrzew w technologii klejonej. Całość wieży otoczona jest ochronną kratą, a wewnątrz znajdują się spiralne schody. Na szczycie wieży umieszczony jest ozdobny wiatrowskaz. Na czwartej kondygnacji znajduje się balkon widokowy. Urządzenie przeznaczone jest dla dzieci od 6 lat.

    Urządzenie zawiera

    • 4 sześcioboczne platformy na różnych poziomach, zabezpieczone kratami ochronnymi,
    • 1 ślizg tunelowy prosty (9 m); nachylenie: 30°/36°,
    • 1 ślizg tunelowy łukowy z przezroczystym okienkiem (3 m); nachylenie: 15°,
    • 1 ślizg tunelowy kręty (6 m); nachylenie: 30°/38°,
    • 1 ślizg tunelowy prosty z przenośnikiem rolkowym oraz okienkami,,
    • 4 schody spiralne łączące poszczególne poziomy,
    • 1 obrotowy wiatrowskaz,
    • 6 słupów konstrukcyjnych,
    • 1 szpiczasty dach wieży z przezroczystą kopułą.

    Dane techniczne

    • Wymiary urządzenia (LxWxH): 20,40 x 25,20 x 23,70 m
    • Strefa bezpieczeństwa: 24,10 x 29,50 m
    • Maksymalna wysokość upadku: 2,40 m
    • Wysokości platform: 3,00/6,00/9,00/12,00 m
    • Wysokość wieży: 23,00 m + wiatrowskaz 0,70 m

    Dopuszcza się różnice wymiarów nie większe niż +/- 5%

    Materiały

    • Platformy wykonane są ze stali nierdzewnej,
    • Ślizgi wykonane są ze stali nierdzewnej,
    • Schody w kształcie spirali wykonane są ze stali nierdzewnej,
    • Kraty ochronne i balustrady wykonane ze stali nierdzewnej polerowanej, średnica rur: 21,3/48,3 mm,
    • Słupy konstrukcyjne wykonane są ze stali galwanizowanej; średnica słupa: 193,7 x 4 mm. Opcjonalnie słupy mogą być malowane na kolory: żółty/RAL 1021; czerwony/RAL 2002, niebieski/RAL 5015; zielony/RAL 6018; czarny/RAL 9005, lub z drewna typu modrzew w technologii klejonej,
    • Kotwy wykonane ze stali nierdzewnej- łączą fundament ze słupami konstrukcyjnymi,
    • Wiatrowskaz wykonany jest ze stali nierdzewnej,
    • Dach wieży wykonany jest ze stali nierdzewnej, średnica rur: 20/90 mm,
    • Betonowe fundamenty: 6 szt. 1,20 x 1,00 x 0,90 m, 8 szt. 1,00 x 0,40 x 0,40 m, 4 szt. 0,60 x 0,60 x 0,60 m, 2 szt. 2,80 x 0,30 x 0,40 m, 1 szt. 0,80 x 0,80 x 1,00 m, 1 szt. 1,20 x 0,40 x 0,40 m.
