Zestaw Wieża 3

Kod produktu: 9-10095-030

Opis produktu

Opis

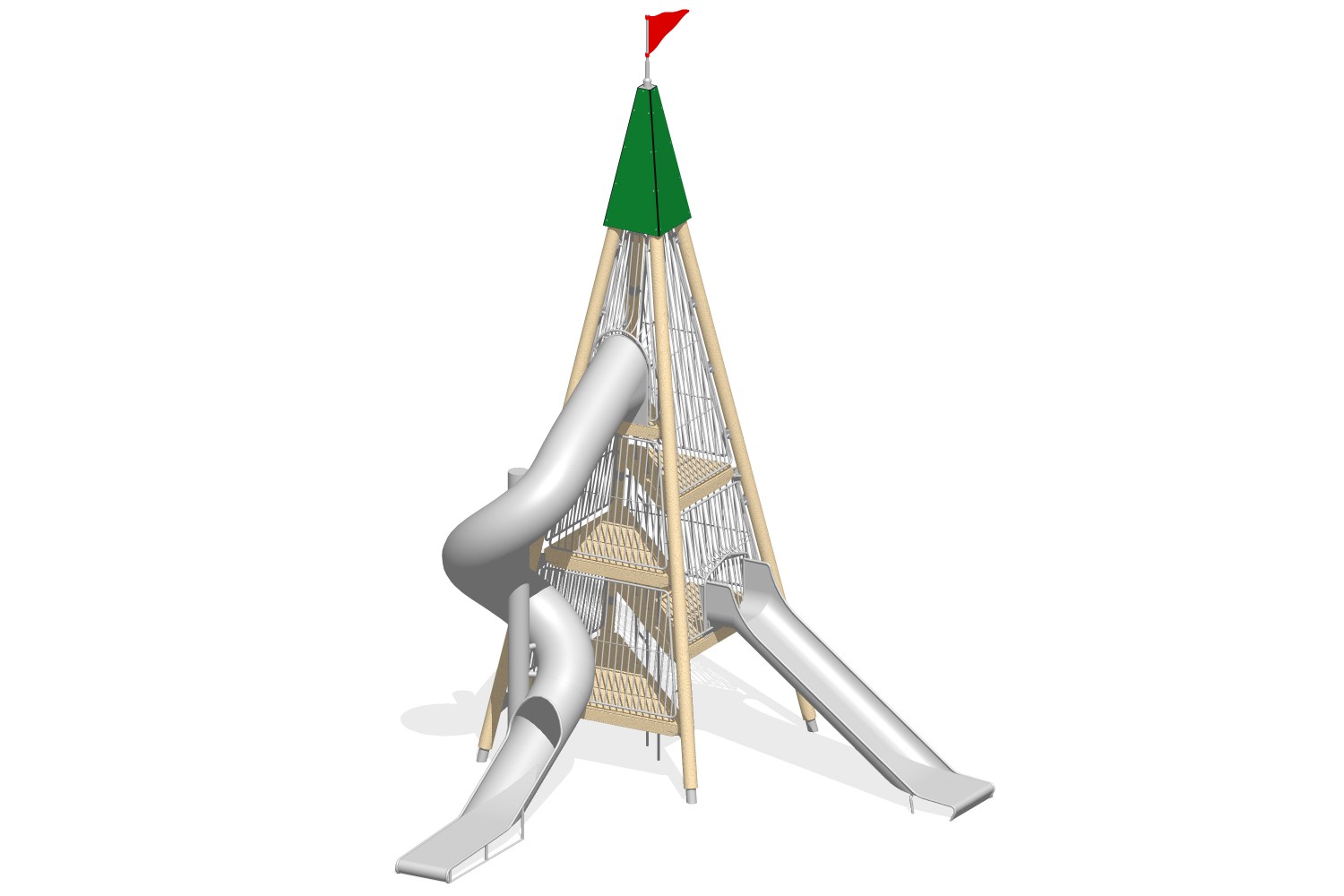

Stożkowa wieża z dwoma zjeżdżalniami, jedną prostą i drugą krętą oraz pięcioma platformami umieszczonymi na różnych kondygnacjach. Konstrukcja nośna składa się z słupów wykonanych ze stali galwanizowanej lub drewna typu robinia w technologii klejonej . Całość wieży otoczona jest ochronną kratą, a wewnątrz znajdują się drabinki które prowadzą na każdy poziom konstrukcji. Na szczycie wieży umieszczona jest kolorowa flaga. Urządzenie przeznaczone jest dla dzieci od 8 lat.

Urządzenie zawiera

5 trójkątnych platform na różnych poziomach, zabezpieczone kratami ochronnymi,
1 ślizg tunelowy, spiralny (5 m); nachylenie: 30°/38°,
1 ślizg prosty szeroki (2 m); nachylenie: 36°,
5 drabinek łączących poszczególne poziomy,
4 słupy konstrukcyjne,
1 szpiczasty dach wieży,
1 wiatrowskaz w formie flagi.

Dane techniczne

Wymiary urządzenia (LxWxH): 8,00 x 7,00 x 10,75 m
Strefa bezpieczeństwa: 11,50 x 10,50 m
Maksymalna wysokość upadku: 2,10 m
Wysokość wieży: 9,50 m + zakończenie wieży 1,25 m

Dopuszcza się różnice wymiarów nie większe niż +/- 5%

Materiały

Konstrukcja platform wykonana ze stali nierdzewnej lub drewna,
Ślizgi wykonane są ze stali nierdzewnej,
Drabinki łączące platformy wykonane są ze stali nierdzewnej,
Kraty ochronne i balustrady wykonane ze stali nierdzewnej polerowanej, średnica rur: 21/33,7 mm,
Słupy konstrukcyjne wykonane są ze stali galwanizowanej; średnica słupa: 193,7 x 4 mm. Opcjonalnie słupy mogą być malowane na kolory: żółty/RAL 1021; czerwony/RAL 2002, niebieski/RAL 5015; zielony/RAL 6018; czarny/RAL 9005, lub z drewna typu robinia w technologii klejonej
Kotwy wykonane ze stali nierdzewnej - łączą fundament ze słupami konstrukcyjnymi,
Dach wieży wykonany z tworzywa HPL gr 15mm o kolorze zielonym/ RAL 6029,
Betonowe fundamenty: 4 szt. 1,00 x 1,00 x 0,50 m, 3 szt. 1,00 x 0,40 x 0,40 m, 1 szt. 0,80 x 0,80 x 1,00 m, 1 pc. 0,90 x 1,25 x 0,40 m.

Przedstawiony rysunek produktu może nieznacznie różnić się od rzeczywistego produktu.
