Zestaw Wieża 1

Kod produktu: 9-10075-001

Opis produktu

Opis

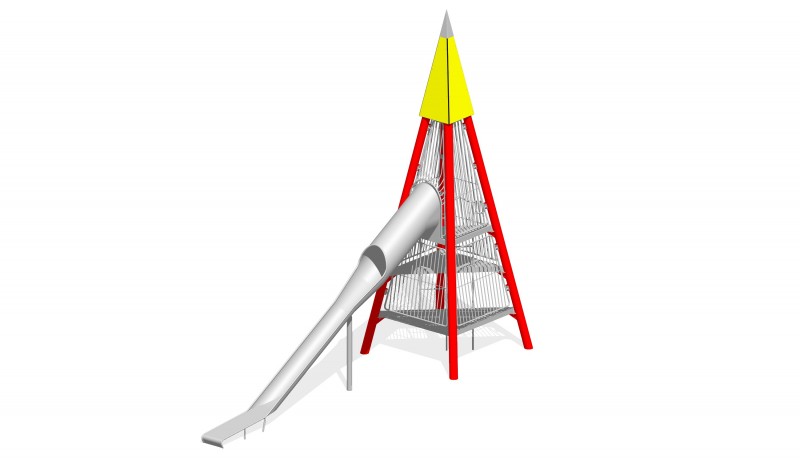

Urządzenie w formie trzypoziomowej wieży o kształcie stożka. Wysokość wieży wynosi 8,3 m. Konstrukcja nośna składa się z słupów wykonanych ze stali galwanizowanej. Platformy są osłonięte stalowymi panelami. Z najwyższego poziomu można zjechać zjeżdżalnią prostą. Wewnątrz znajdują się drabinki, które prowadzą na każdy poziom konstrukcji. Urządzenie przeznaczone jest dla dzieci od 8 lat.

Urządzenie zawiera

3 trójkątne platformy na różnych poziomach, zabezpieczone kratami ochronnymi,
1 ślizg prosty (3 m); nachylenie: 30°, umożliwia zjazd z najwyższej platformy,
3 drabinki proste, łączące poszczególne poziomy,
4 słupy konstrukcyjne,
1 szpiczasty dach wieży.

Dane techniczne

Wymiary urządzenia (LxWxH): 9,75 x 2,90 x 8,30 m
Strefa bezpieczeństwa: 13,25 x 5,90 m
Maksymalna wysokość upadku: 2,30 m
Wysokości platform: 1,00/2,00/3,00 m
Wysokość wieży: 7,50 m + zakończenie wieży 0,80m

Dopuszcza się różnice wymiarów nie większe niż +/- 5%

Materiały

Platformy ze stali nierdzewnej lub drewna,
Ślizg tunelowy wykonany ze stali nierdzewnej,
Drabinki wykonane ze stali nierdzewnej,
Kraty ochronne i balustrady wykonane ze stali nierdzewnej, średnica rur: 21/33,7 mm,
Słupy konstrukcyjne wykonane są ze stali galwanizowanej; średnica słupa: 193,7 x 4 mm. Kolor czerwony/RAL 2002,
Dach wieży wykonany z tworzywa HPL gr 15 mm, kolor żółty/RAL 1021,
Betonowe fundamenty: 4 szt. 1,00 x 1,00 x 0,90 m, 1 szt. 0,40 x 0,40 x 0,60 m, 1 szt. 1,40 x 0,75 x 0,40 m.

Przedstawiony rysunek produktu może nieznacznie różnić się od rzeczywistego produktu.
