    Mount Logan 5 Triangulum

    Kod produktu: SB-DI-026

    Napisz do nas
    +48 91 422 33 99

    Pobierz pliki

    Specyfikacja:
    download iconPDF DOC
    Karta techniczna:
    download iconPDF
    Rysunki techniczne:
    download iconPDF DWG

    Dane techniczne

    Opis produktu

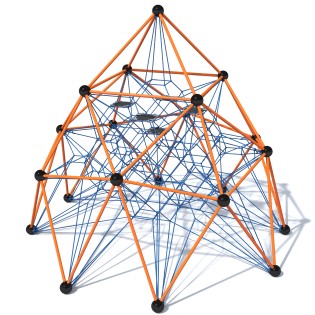

    Przestrzenna konstrukcja wspinaczkowa w kształcie diamentu z mostkiem wejściowym i zjeżdżalnią prostą. Konstrukcja zbudowana jest z połączonych ze sobą stalowych rur i opiera się na czterech punktach podparcia, schodzących się do wewnątrz bryły. Rury łączą się ze sobą za pomocą siedemnastu metalowych kul, które tworzą wierzchołki konstrukcji. W każdej z kul znajduje się system regulacji naciągu lin. Przestrzeń wewnątrz urządzenia równomiernie wypełnia wielokierunkowa sieć zbudowana ze zbrojonych lin o grubości 18 mm. Łączenie krzyżujących się lin następuje poprzez fabrycznie zaciskane aluminiowe kulki, które nie wymagają wkręcania w nie żadnych wkrętów (co osłabia liny i stanowi zagrożenie skaleczenia dla użytkowników). Wewnątrz sieci znajduje się 5 platform liniowych. Urządzenie posiada certyfikat potwierdzający zgodność z normą EN 1176-1:2017 i EN 1176-11:2014 wydany przez jednostkę certyfikującą akredytowaną przez PCA lub równoważną jednostkę zagraniczną. Certyfikat musi być wydany w ramach akredytowanego programu certyfikacji. Certyfikat musi być ważny na dzień składania ofert. Do oferty powinien być załączony certyfikat oraz karta techniczna urządzenia. Przedstawiony rysunek produktu stanowi integralną część opisu – produkt musi być zgodny z przedstawionym wyglądem.

    Urządzenie zawiera

    • Sztywną konstrukcję w kształcie diamentu z czterema punktami podparcia, wykonaną ze stalowych rur,
    • 17 metalowych kul łączących rury, stanowiących wierzchołki bryły,
    • System regulacji naciągu lin znajdujący wewnątrz każdej z kul (w każdym punkcie łączenia się rur konstrukcyjnych),
    • Sieć główną ze zbrojonych lin o grubości 18 mm symetrycznie rozchodzącą się wewnątrz urządzenia,
    • 5 platform: 1 duża o wymiarach 1,68 x 1,68 m i 4 mniejsze o wymiarach 0,35 x 0,35 m, znajdujących się wewnątrz sieci głównej wykonanych z lin o grubości 16 mm
    • Łączniki lin, występujące w miejscach krzyżowania się lin, w formie fabrycznie zaciskanych aluminiowych kulek, które nie wymagają wkręcania w liny żadnych wkrętów (co osłabia liny i stanowi zagrożenie skaleczenia dla użytkowników). Nie dopuszcza się stosowania łączników plastikowych ani oplotu z drutu (np. w formie koniczynek, odkuwki itp.)
    • 1 zjeżdżalnię prostą wykonaną ze stali nierdzewnej zamontowana na wysokości 1,80 m,
    • 1 trap wejściowy wykonany z liny tworzącej kratkę (w punkcie łączenia się lin znajdują się kulki) o wymiarze 5 x 1,8 m,
    • 1 hamak z lin o długości 3,10 m,
    • 1 drabinkę linową ze szczeblami wykonanymi z drewna, o wysokości 1,80 m,
    • 1 pionową linę wspinaczkową schodzącą do ziemi z zamocowanymi krążkami uławiającymi wspinanie się (tzw. „krople deszczu") o długości 1,80 m.
    • Opcjonalny system montażowy 1-2-3 (niewymagający betonowania) - specjalna rama metalowa łączącą (pod powierzchnią ziemi) wszystkie 4 punkty podparcia konstrukcji urządzenia.

    Dane techniczne

    • Wymiary urządzenia (LxWxH): 8,3 x 10,4 x 5,5 m
    • Strefa bezpieczeństwa: 11,6 x 13,9 m
    • Maksymalna wysokość upadku: 1,9 m
    • Grubość lin sieci urządzenia: 18 mm, grubość lin platform: 16 mm
    • Ilość użytkowników: 60 osób
    • Certyfikat potwierdzający zgodność z normą EN 1176-1:2017 i EN 1176-11:2014 wydany przez jednostkę akredytowaną dla danego programu certyfikacji
    • Dopuszcza się różnice wymiarów nie większe niż +/- 5%

    Materiały

    • Konstrukcja wykonana jest ze stalowych rur galwanizowanych, malowanych proszkowo, konstrukcja połączona jest stalowymi kulami, wewnątrz których znajduje się mechanizm naciągowy sieci SECUCOPE.
    • Sieć główna wykonana jest z sześciożyłowych poliamidowych zbrojonych lin o grubości 18 mm, a ewentualne dodatkowe elementy takie jak: platformy, hamaki, mostki, trapy wykonane są z lin o grubości 16 mm. Sieć może być wykonana w 7 różnych kolorach.
    • Łączniki lin, występujące w miejscach krzyżowania się lin głównych, w formie fabrycznie zaciskanych aluminiowych kulek, które nie wymagają wkręcania w liny żadnych wkrętów (co osłabia liny i stanowi zagrożenie skaleczenia dla użytkowników). Nie dopuszcza się także stosowania łączników plastikowych ani oplotu z drutu (np. w formie koniczynek, odkuwki itp.) co gwarantuje bezpieczeństwo użytkowników - eliminuje możliwość skaleczenia. Łączniki standardowo występują w kolorze szarym, opcjonalnie mogą być wykonane w innych kolorach. Powyższe nie dotyczy łączników lin platform.
    • Zjeżdżalnia wykonana jest ze stali nierdzewnej.
    • Krążki pionowej liny wspinaczkowej (tzw. „krople deszczu”) wykonane z polietylenu, średnica 60 mm wysokość 35 mm.
    • Rury konstrukcji urządzenia i słupy od ewentualnych przyłączy posiadają specjalne tuleje w miejscach, w których łączą się z linami. Przez tuleje liny wprowadzane są do wnętrza rur, w których odbywał się bezpieczne i trwałe łączenie lin z konstrukcją. Nie wolno stosować klamr.
    • Opcjonalny system montażowy 1-2-3 (niewymagający betonowania) - specjalna rama metalowa łączącą (pod powierzchnią ziemi) wszystkie 4 punkty podparcia konstrukcji urządzenia wykonana ze stali galwanizowanej.
